「シリンジストッパー用」

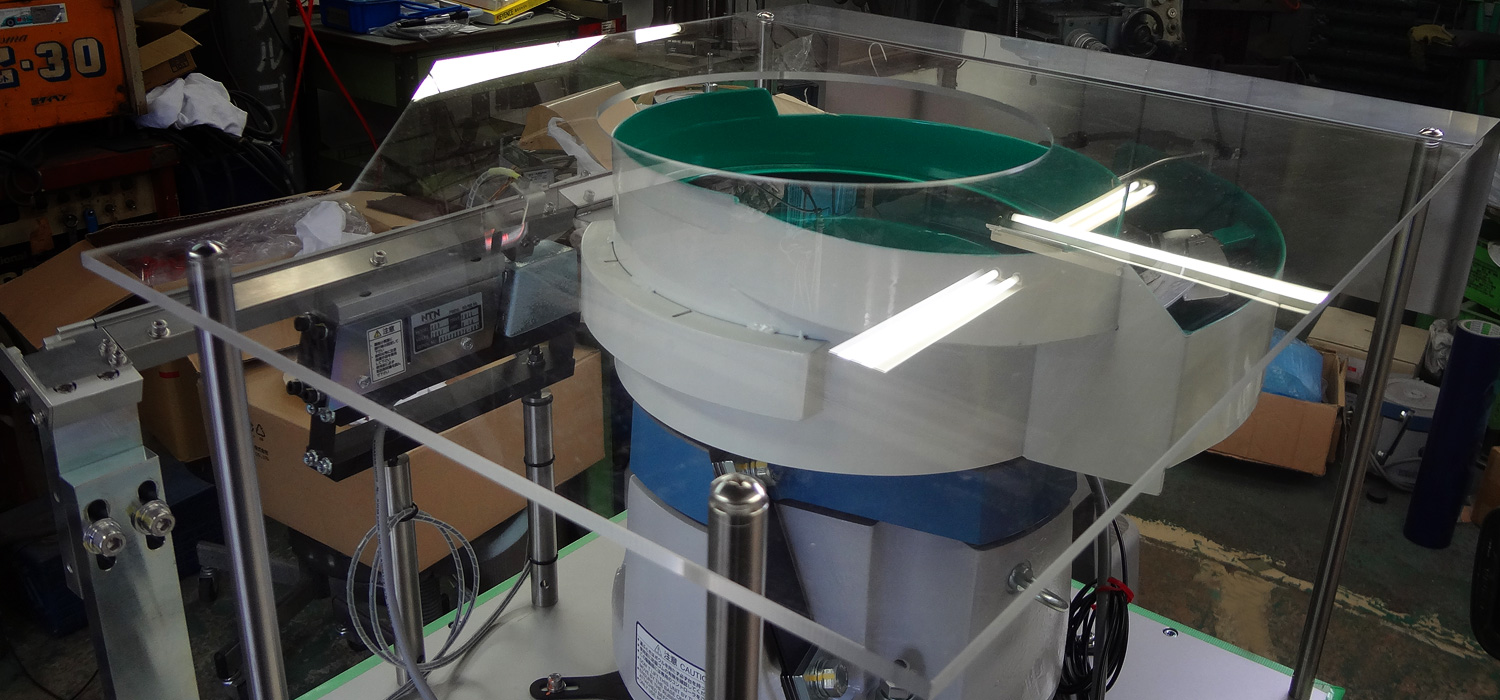

製品実績イメージ

シリンジストッパー用

医療用のキャップで、シリンジのストッパー部品がワークとなります。
半自動でお客様がお使いになるので、出口部に関してはお客様のご意見を形にさせて頂きました。極力製品にストレスが掛からないようにして、選別部のスムーズな通過を考慮いたしました。
また、こちらのパーツフィーダーは度々移設や移動の必要があるので出来るだけ軽量化して欲しいというご要望でしたので架台やシュートのベースをアルミフレーム構造で制作いたしました。

  • 製造日
    2015年09月30日
  • ワーク
    シリンジ用バックストップ
  • 供給能力
    15個 / 分 (1列出し)
  • 電源
    単相 AC100V 50Hz / 60Hz兼用
  • オーバーフロー検知
    センサー
  • 達成率
    99.9%

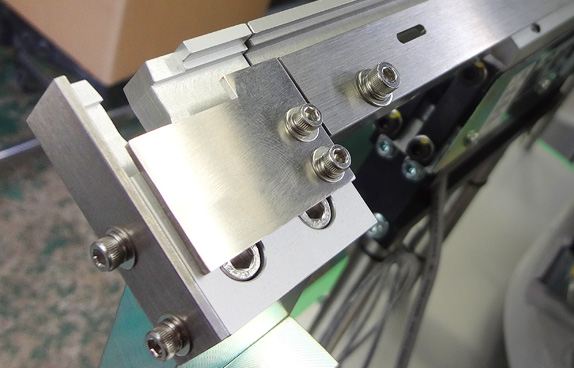

  • 切り出し部分
    作業者が手動で圧入し組み立てを行います。お客様のご要望を取り入れて制作いたしました。

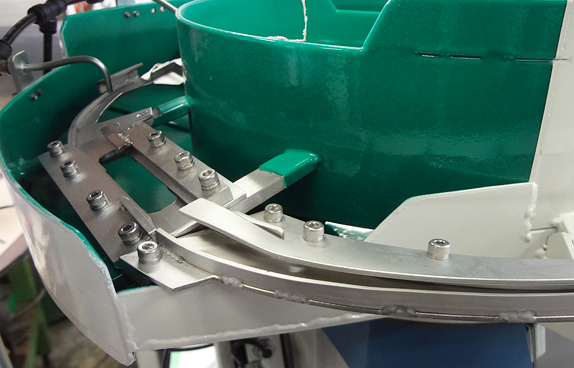

  • アタッチメント選別部
    ボールから排出されてきたワークの表裏判定と選別を行うためのアタッチメント部分になります。

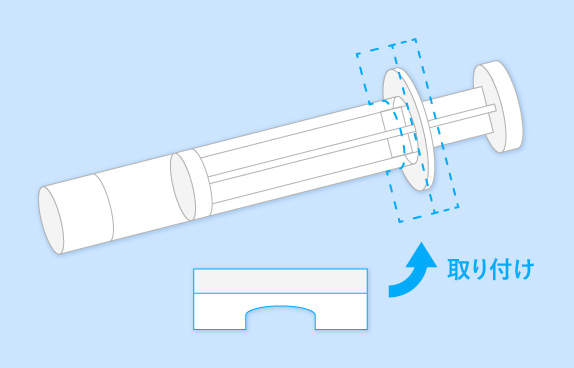

  • ワーク
    整列・排出させるワークは医療用シリンジに取り付けるストッパー(バックストップ)部分になります。

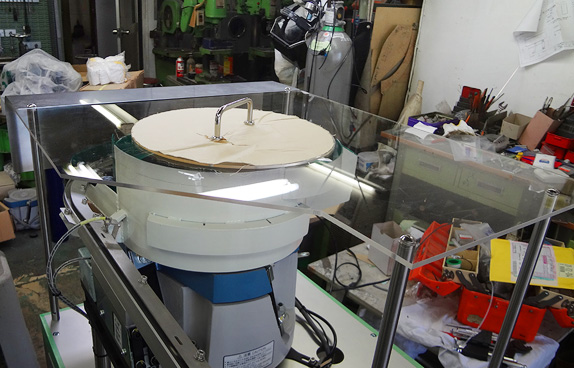

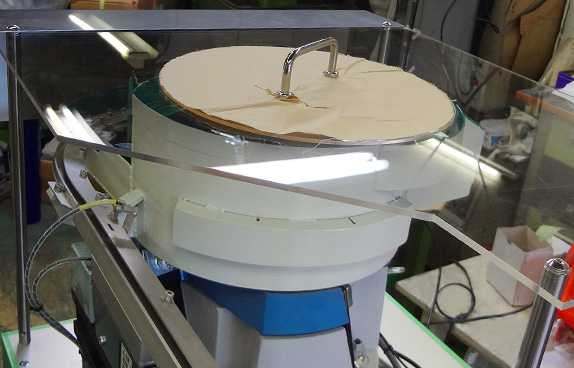

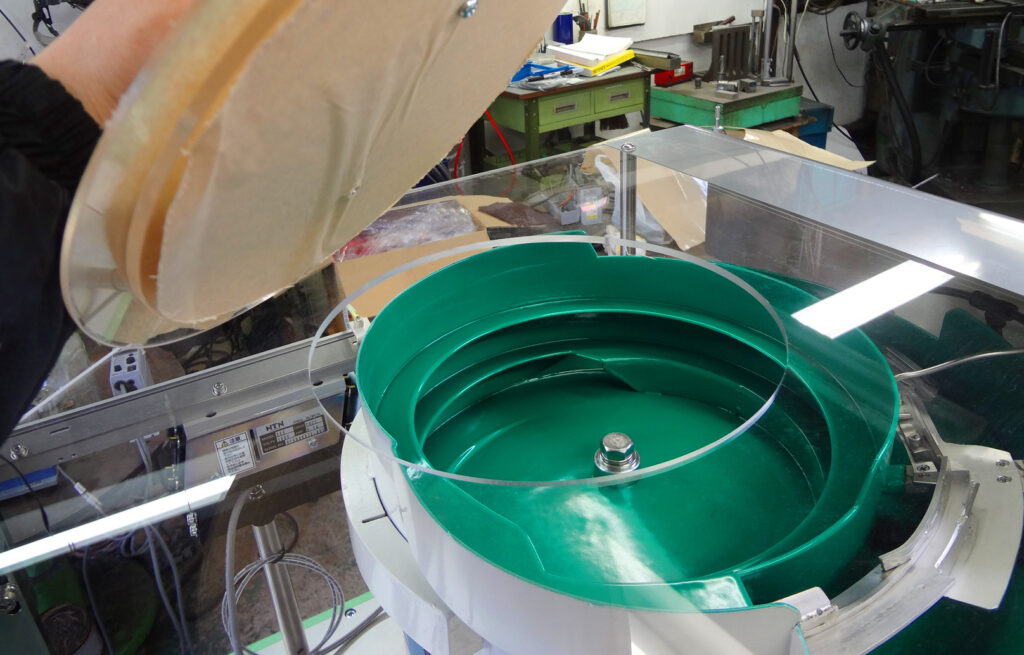

  • 透明カバー
    ボール内の製品(ワーク)に異物が混入するのを防止するためのアクリル製透明カバーです。

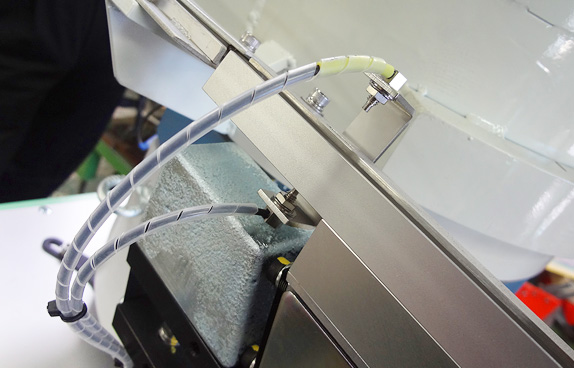

  • センサー
    直進フィーダー上のワーク残量の有無を確認してホッパーからの供給をコントロールします。

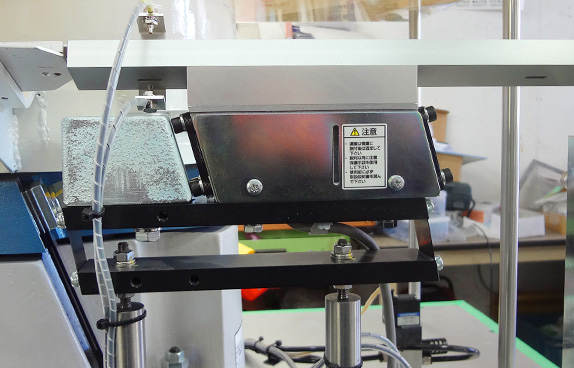

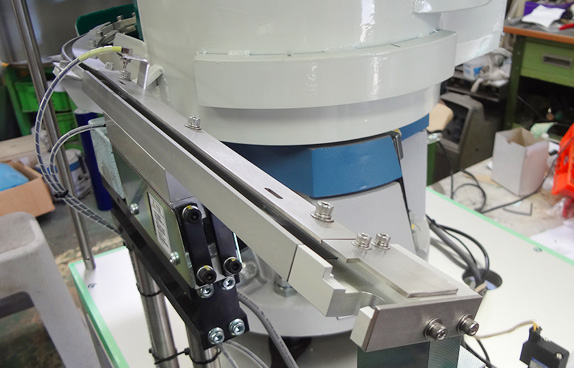

  • 直進フィーダー
    アタッチメントから排出されたワークをストックして振動により先端の切り出し部分に送り出します。
