その他のワーク向けパーツフィーダー
特殊形状部品用整列機

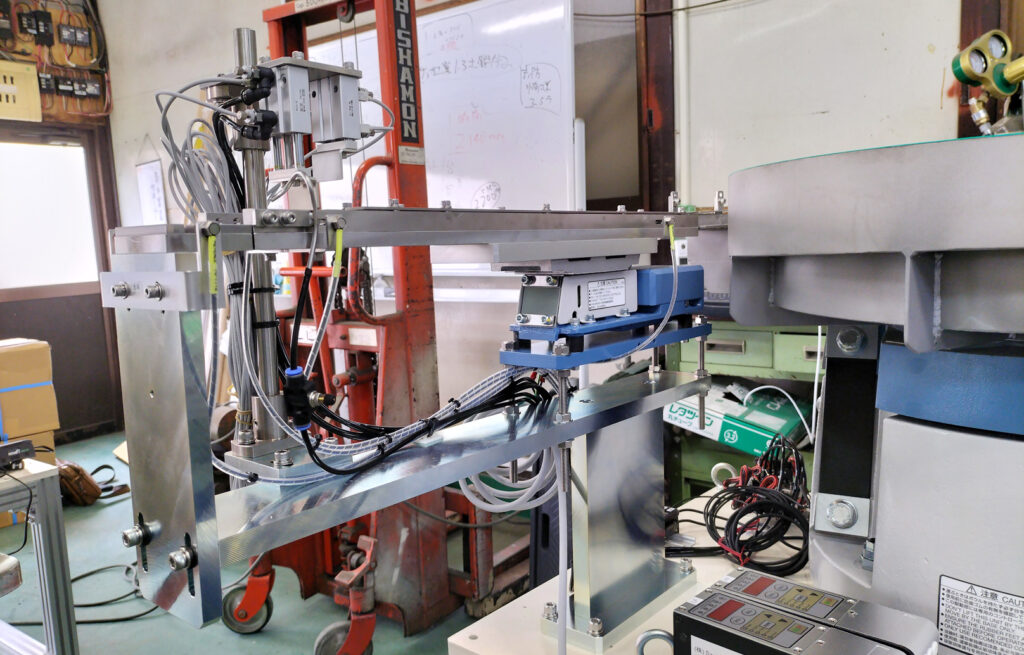

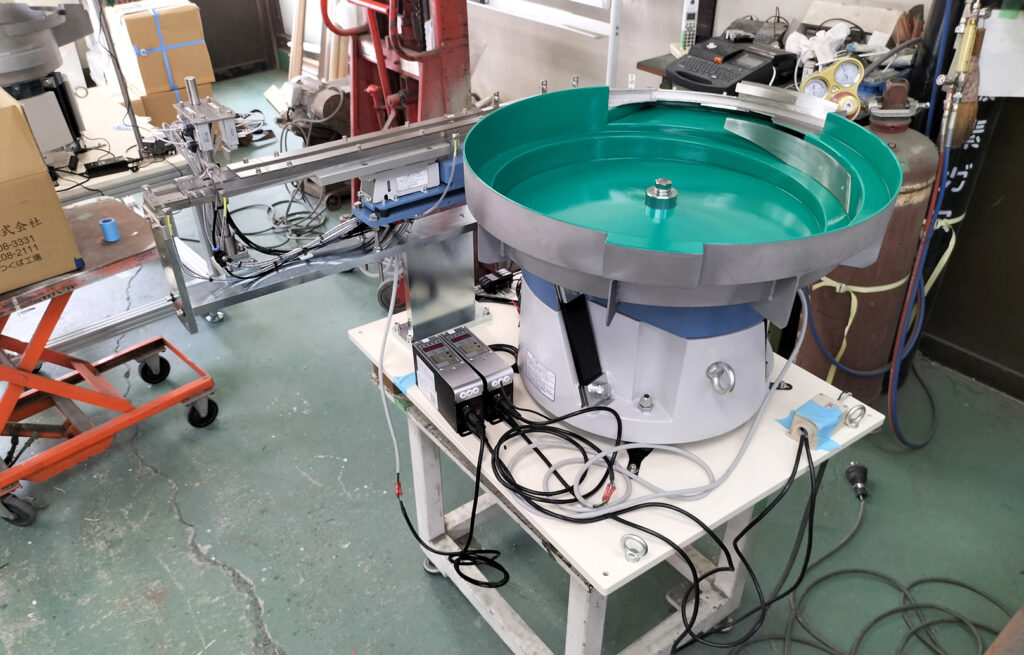

特殊形状部品用パーツフィーダーの全体像です

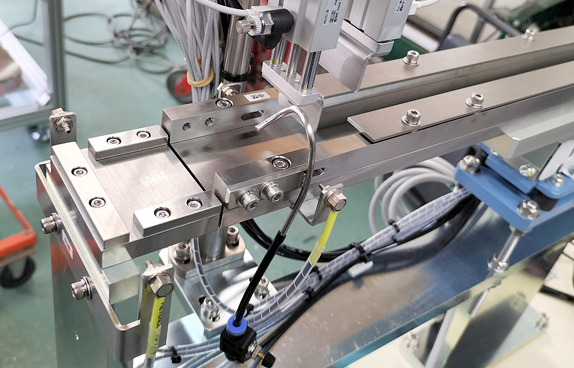

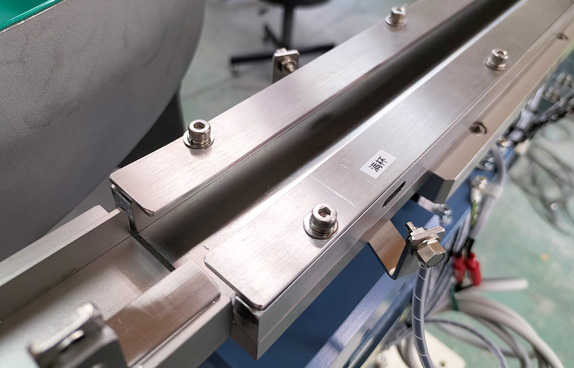

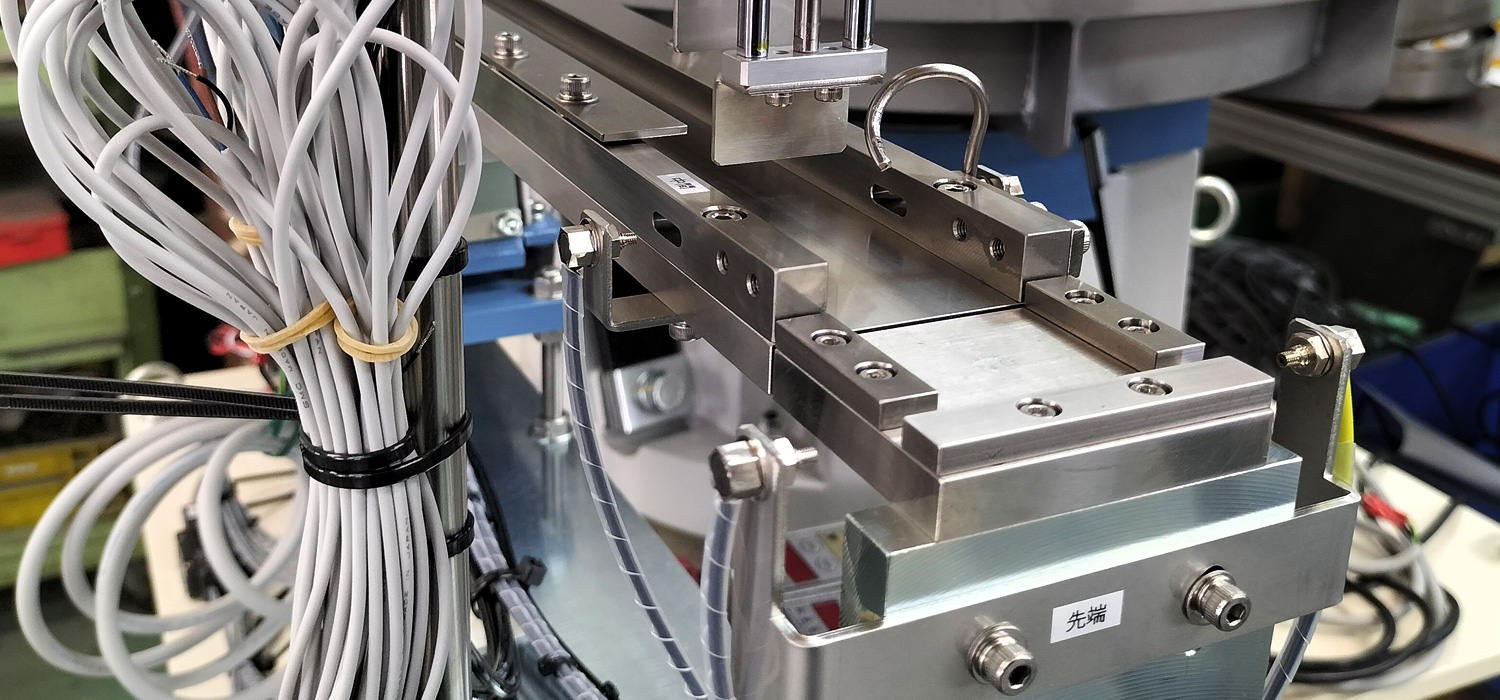

次工程の機械にワークを排出するシュート部分です
こちらのパーツフィーダーは非常に特殊な形状をしたプラスチック製部品用のパーツフィーダーです。次工程の機械によるピックアップ部分はワーク1つずつを切り離す機構が装備されています。
特殊な形状のワークの整列・排出にお困りの際には信和技研までお気軽にお問合せください。
-
製造日
2022年06月21日
-
ワーク
プラスチック製特殊形状部品
-
供給能力
6個 / 分 (一列あたり)
-
電源
単相 AC200V 50Hz / 60Hz兼用
-
ボウル表面処理
ウレタンコーティング
-
架台
無し
-
オーバーフロー検知
センサー
-
画像処理
無し
-
切り出し部
あり
-
達成率
99.9%
-

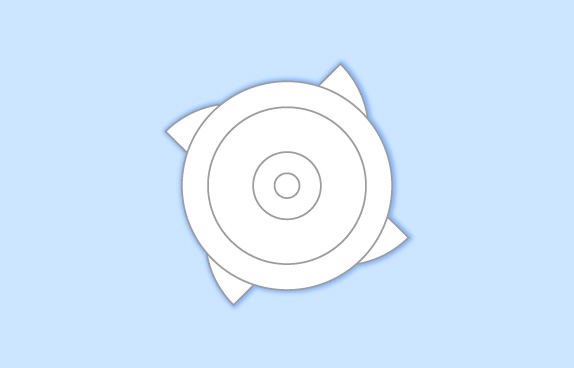

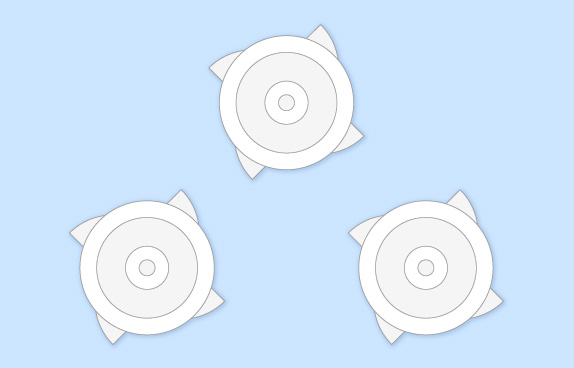

ワーク (特殊形状部品)
プラスチック製の部品です。ワーク外面に出っ張りがあったり全体的に複雑で特殊な形状をしていますがパーツフィーダーによる整列・排出には特に支障はありません。
-
センサー
シュート上のワークの数を監視します。アクシデント等でワークが詰まっている場合はセンサーが検知してボウルの動作を一時停止いたします。
-

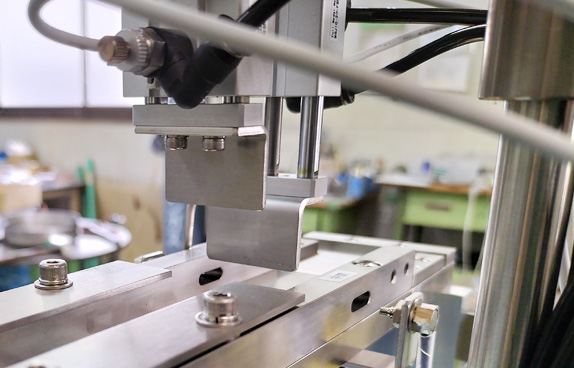

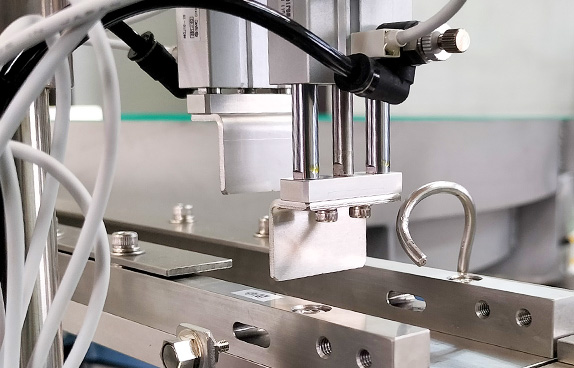

切り離し&ストッパーシリンダ
ピックアップ部直前の位置で正しい方向に整列されたワークをストッパーで1個ずつに切り分けます。正しく切り離されたかはセンサーでチェックいたします。
-

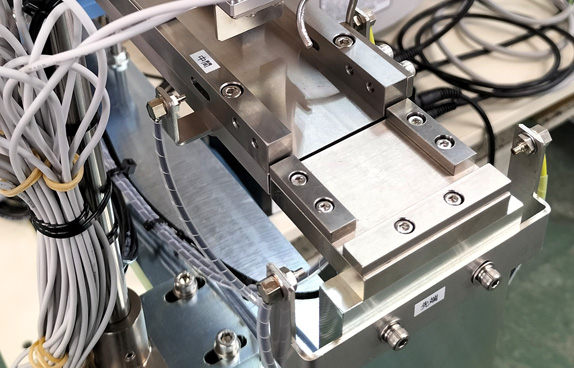

ピックアップ部
1個ずつに切り離されたワークはシュートの先端の部分に配置されお客様所有の次工程の機械がピックアップしていきます。
