「アイライナー筆先用整列機 [改良型]」

製品実績イメージ

アイライナー筆先用整列機 [改良型]

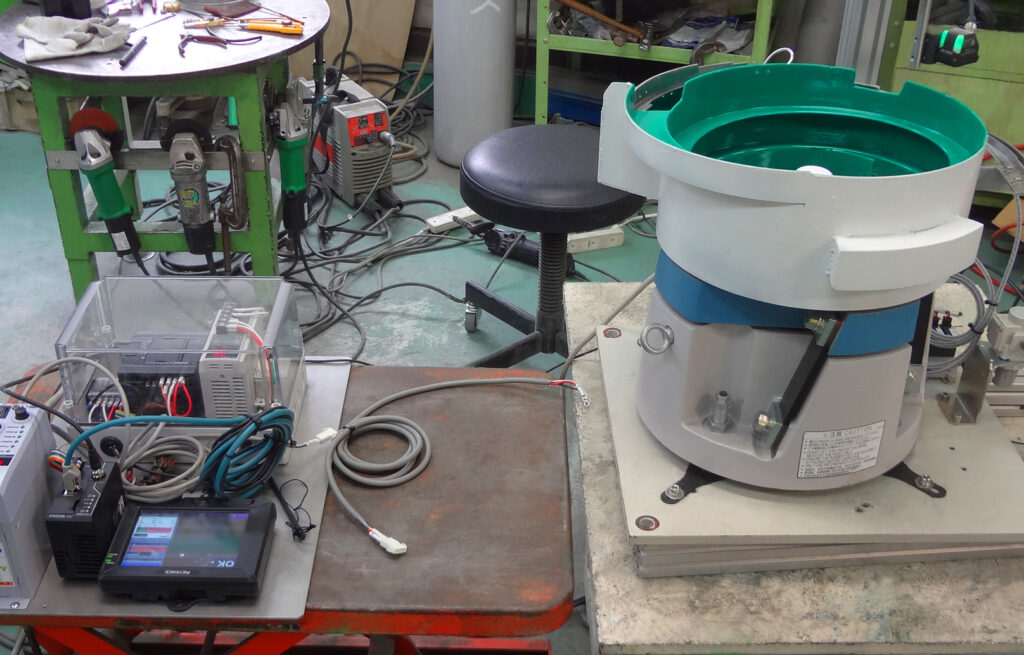

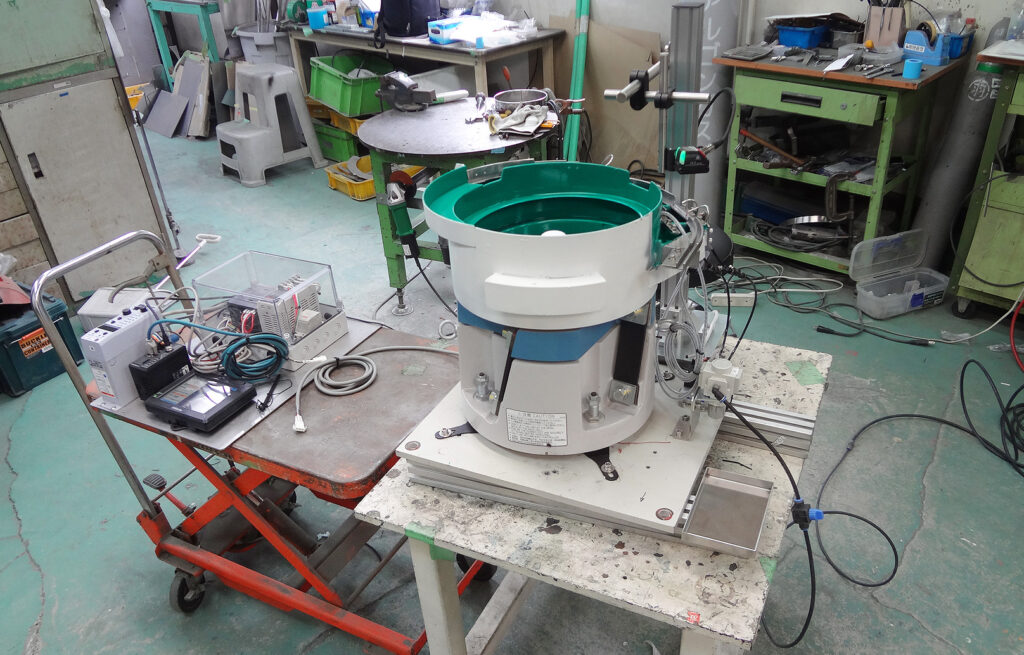

リピート品になるアイライナーの長い筆先軸部品用パーツフィーダーの全景です
リピート品になるアイライナーの長い筆先軸部品用パーツフィーダーの全景です

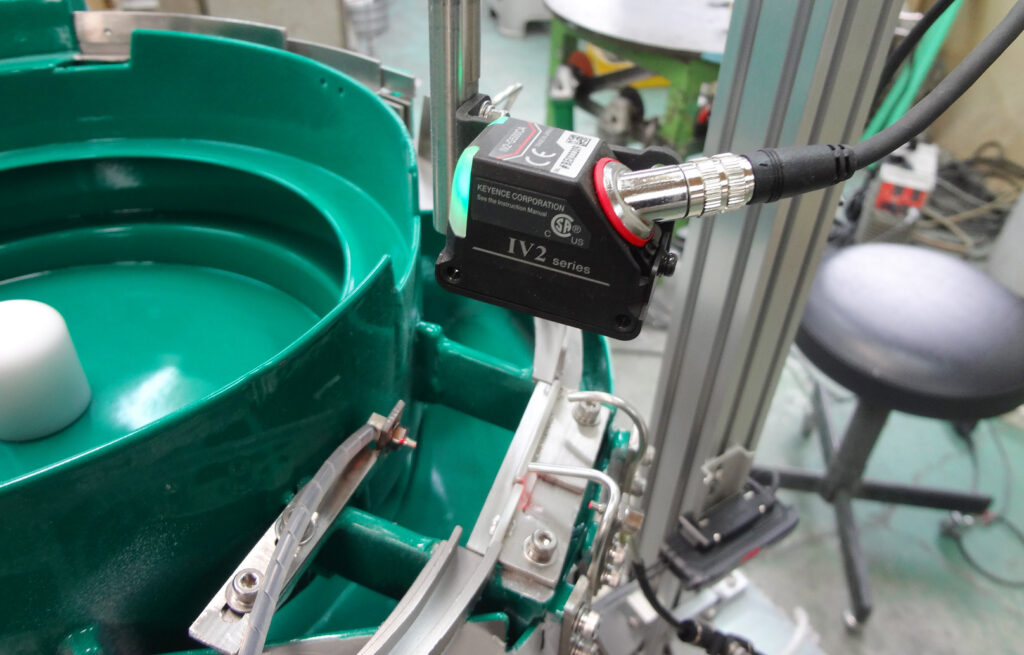

前回と異なりワークの前後判別用のカメラを装着しています
前回と異なりワークの前後判別用のカメラを装着しています

こちらのパーツフィーダーは以前制作したアイライナー筆先用パーツフィーダーの長い筆先軸部品用のリピート依頼品になります。
全く同じ概要で新規製造いたしましたが新たに画像処理検査装置を装着した改良品になります。

信和技研では以前製作した製品や他社製のパーツフィーダーの改良・流用等にも対応しておりますのでお気軽にお問合せ下さい。

  • 製造日
    2021年02月26日
  • ワーク
    軸部品 (アイライナーの筆先)
  • 供給能力
    30個 / 分 (一列あたり)
  • 電源
    単相 AC200V 50Hz / 60Hz兼用
  • ボウル表面処理
    ウレタンコーティング
  • 架台
    無し
  • オーバーフロー検知
    センサー
  • 画像処理
    あり
  • 検査項目
    ワークの前後判定
  • 切り出し部
    無し
  • 達成率
    99.9%

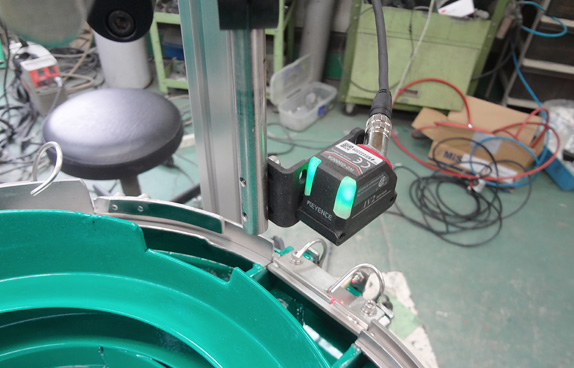

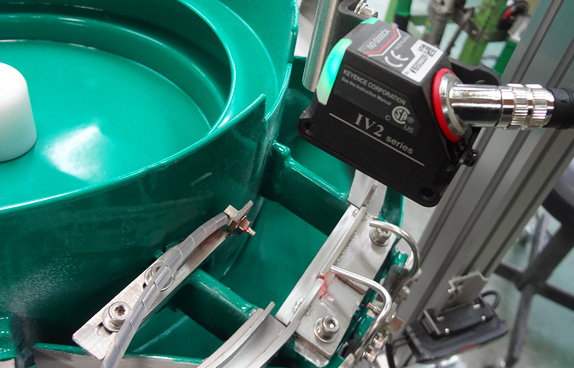

  • カメラ
    ワークの前後判定を行う画像処理検査装置のカメラになります。前回のパーツフィーダーでは長い筆先軸部品用にはカメラを搭載していませんでしたが判定精度アップの為バージョンアップいたしました。

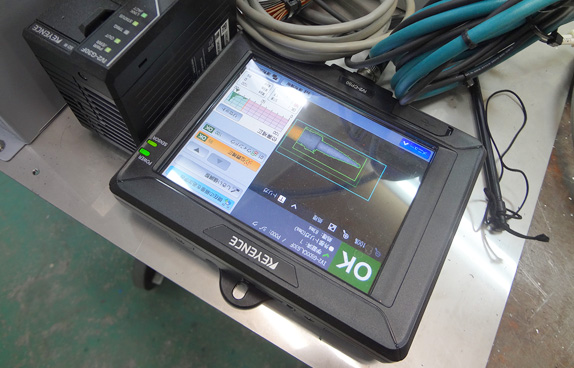

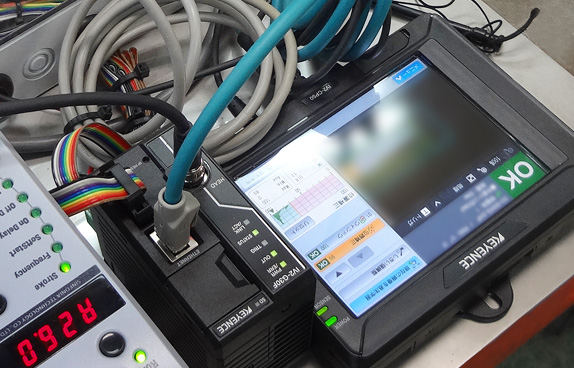

  • モニター
    カメラで行うワークの前後判定の検査状況をリアルタイムで確認出来るモニターです。納品時にお客様所有の架台の中に組み込みます。

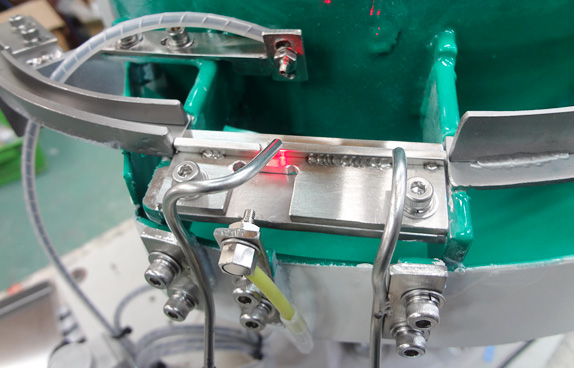

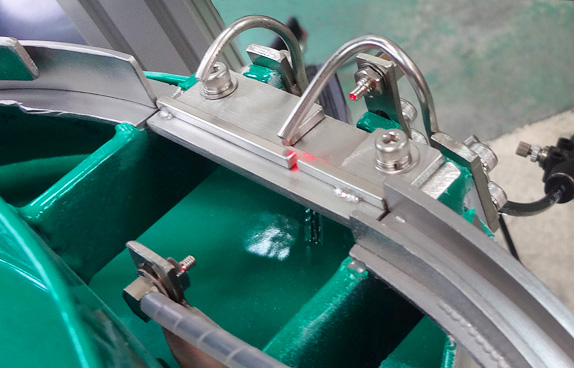

  • エアー吹き出し口
    エアーの吹き出し口が2つありますが最初に通過する右のエアーは一つずつカメラで検査する為に流れてくるワーク同士の間隔を空けます。左側のエアーは前後判定でNGが出たワークを弾いてボウルに戻します。

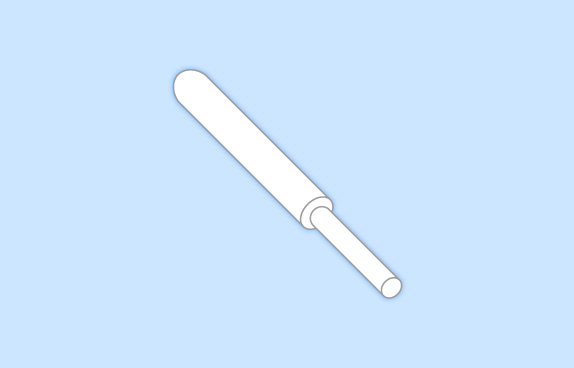

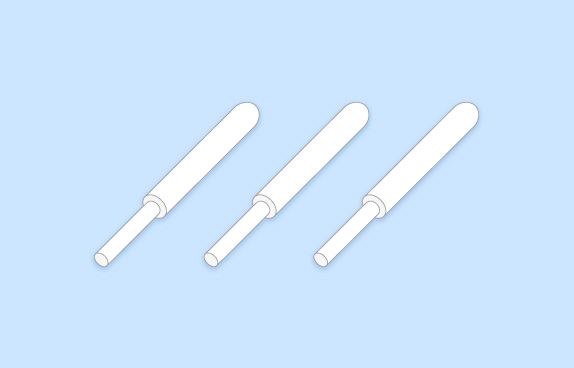

  • ワーク (長い筆先部品)
    前回のワークと全く同じ物です。比較的カッチリした質感でお尻の部分に棒状の物が刺さっている特殊な形状なので整列の際にワーク同士が乗り上げてしまい重ならない対策が必要になります。
