「スプレーノズルヘッド用」

製品実績イメージ

スプレーノズルヘッド用

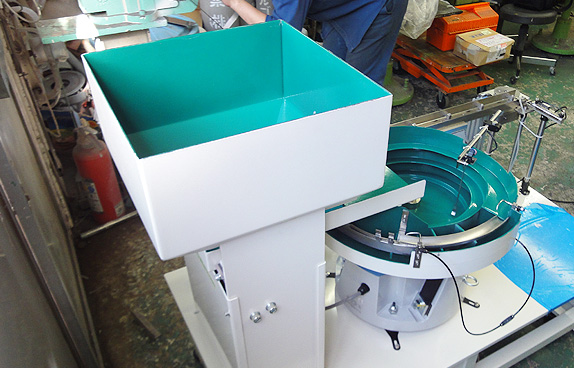

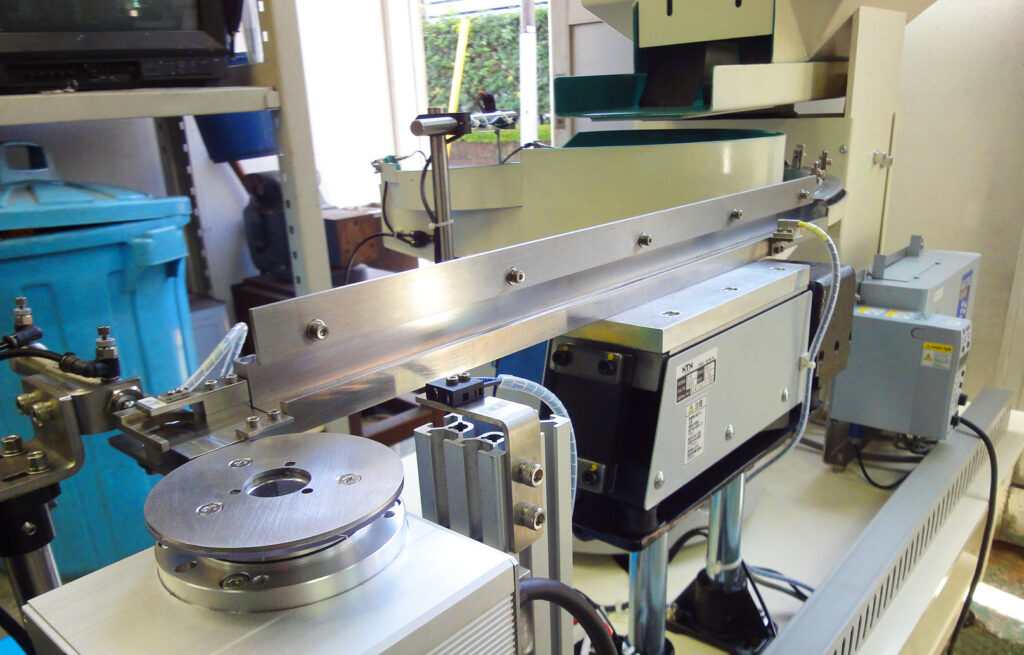

スプレーノズルヘッド用パーツフィーダーの全体像です
スプレーノズルヘッド用パーツフィーダーの全体像です

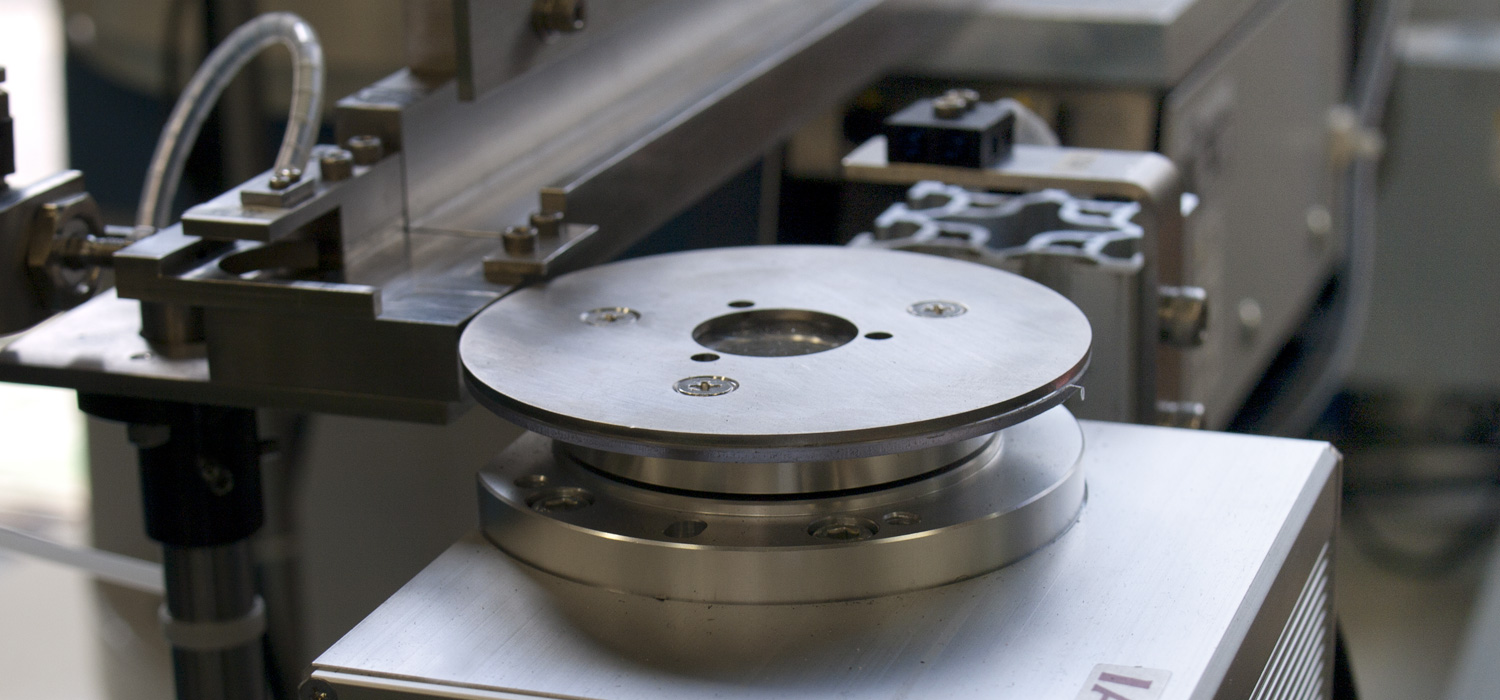

ターンテーブルがある特徴的な切り出し部です
ターンテーブルがある特徴的な切り出し部です

エアースプレーのノズルのヘッド部分を整列・排出し先端で一個切り出しを行い組み立て機に送るパーツフィーダーです。
切り出し部のターンテーブル上部には次工程の機械のカメラが配置され画像処理によりターンテーブルに置かれたワークを検査の後、ピックアップする流れです。
複数の形状のノズルヘッドに対応するために調整無しの兼用タイプとしてパーツフィーダーを制作いたしました。

複数ワーク対応のパーツフィーダーをお求めの際にはお気軽にご相談ください。

  • 製造日
    2010年12月03日
  • ワーク
    樹脂製スプレーノズルヘッド (兼用)
  • 供給能力
    30個 / 分 (一列あたり)
  • 電源
    単相 AC200V 50Hz / 60Hz兼用
  • ボウル表面処理
    ウレタンコーティング
  • 架台
    あり (アンカー付き・キャスター付き)
  • オーバーフロー検知
    光電センサー
  • 画像処理
    あり
  • 検査項目
    方向選別
  • 切り出し部
    シリンダーによる横切り出し
  • ホッパー投入量
    500個以上
  • 達成率
    99.9%

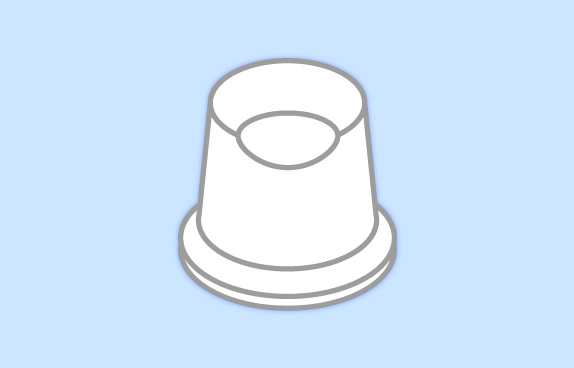

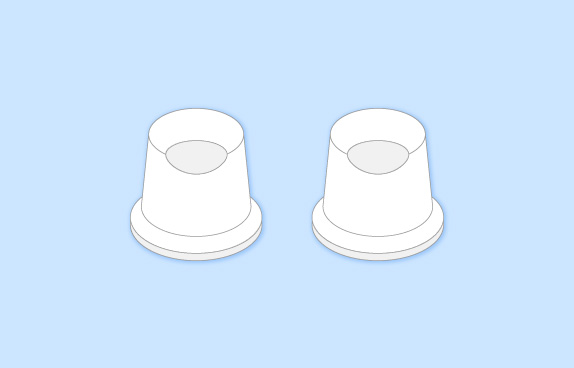

  • ワーク (スプレーノズルヘッド)
    えぐれがあり不規則な形状ですがワークのバランスを崩してはいないので整列・配送に影響はありませんでした。

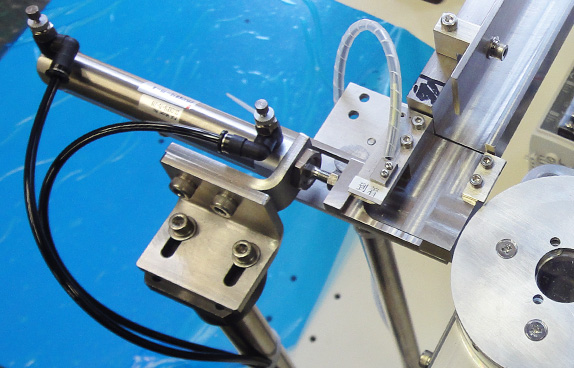

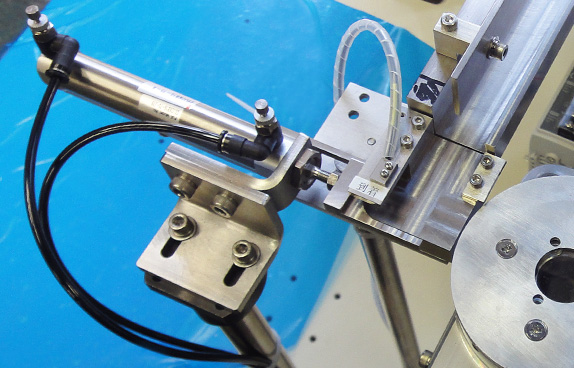

  • ワーク押出アーム
    到着したワークをアームでターンテーブル部にひとつずつ押し出す形で移動させます。

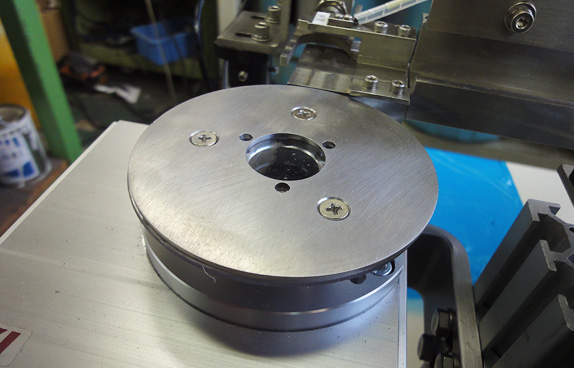

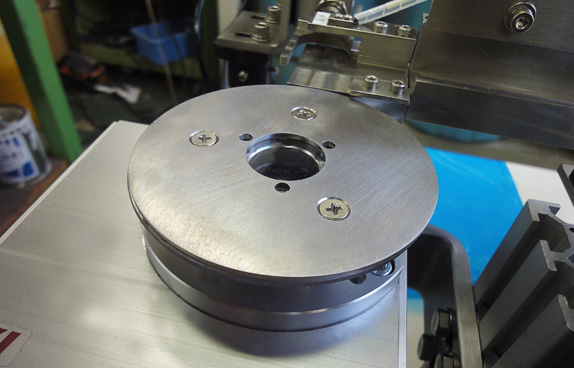

  • ターンテーブル
    ターンテーブル中央に円形の窪みがありここにワークが収まります。次工程の機械のカメラがこの上に設置されターンテーブル上で回転しているワークを画像処理で検査するという工程になります。

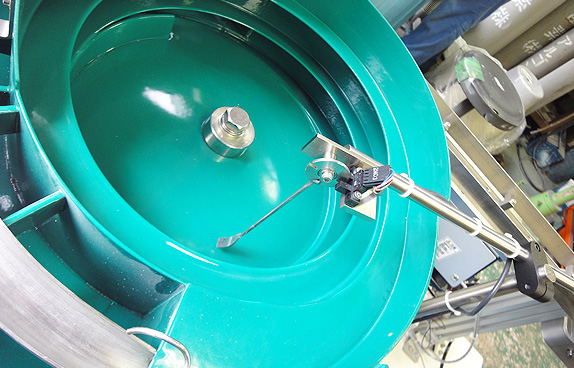

  • センサー
    センサーでボウル内のワークの量を検知して少なくなったらホッパーからワークを補充いたします。
  • ホッパー
    大量のワークをストックしておく事でワーク切れを防ぎ作業員の負荷を減らします。
