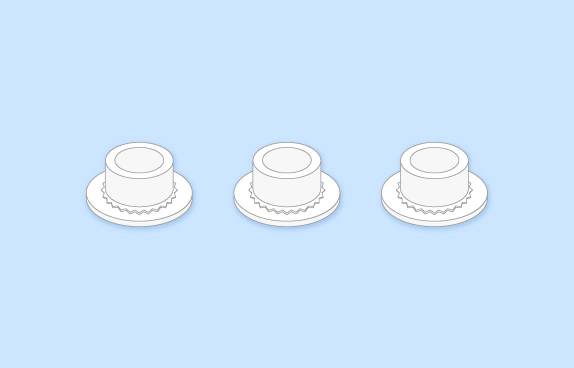

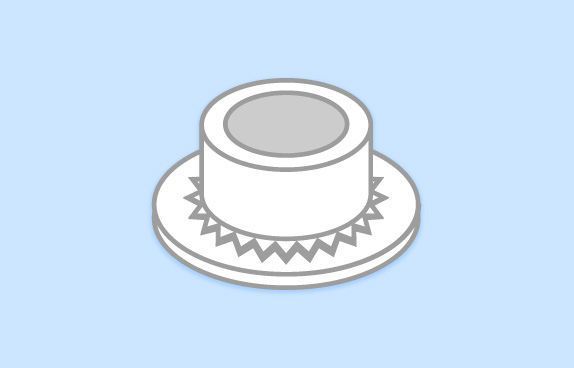

こちらは段差がある形状なので整列・排出がやりやすいワークになります。ただし、段差の部分が薄い場合にはワーク同士が部分的に重なってしまうため対策が必要になります。

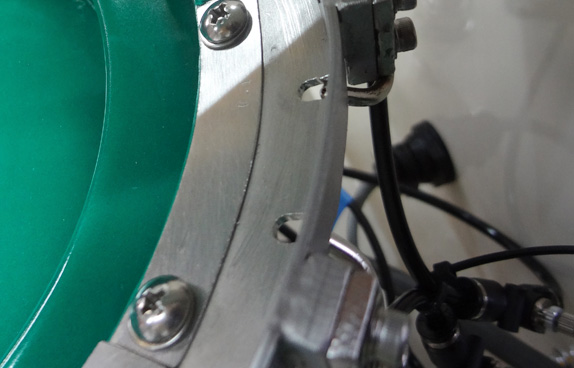

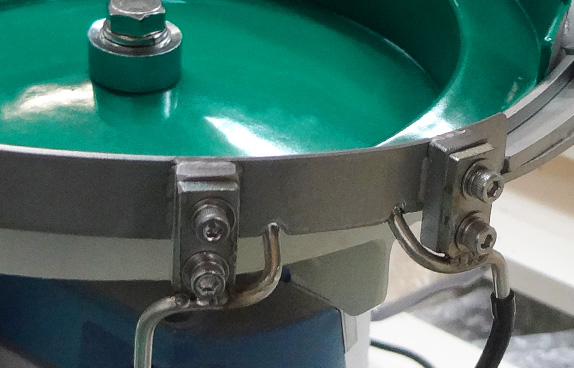

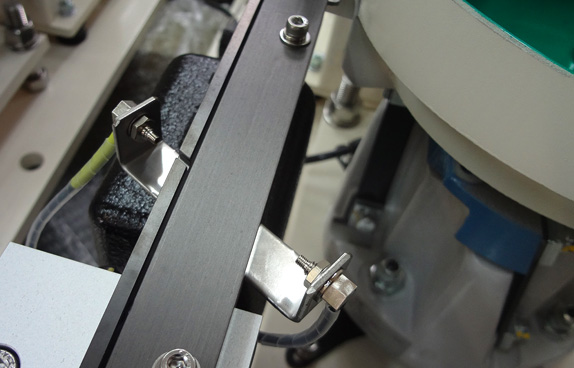

ワークが正しい姿勢で流れて来なかった場合はエアーで吹き飛ばしてボウルに戻します。エアーは一箇所でも問題ありませんが確実性を上げるため二箇所に設置しております。

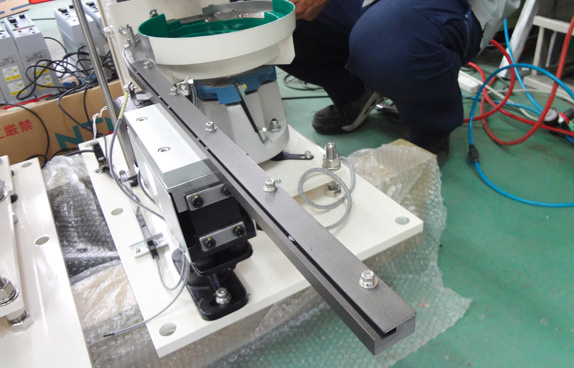

シュートの先をお客様の持つ次工程の機械に直接繋げるのでこちらのパーツフィーダーには切り出し部を設置しておりません。

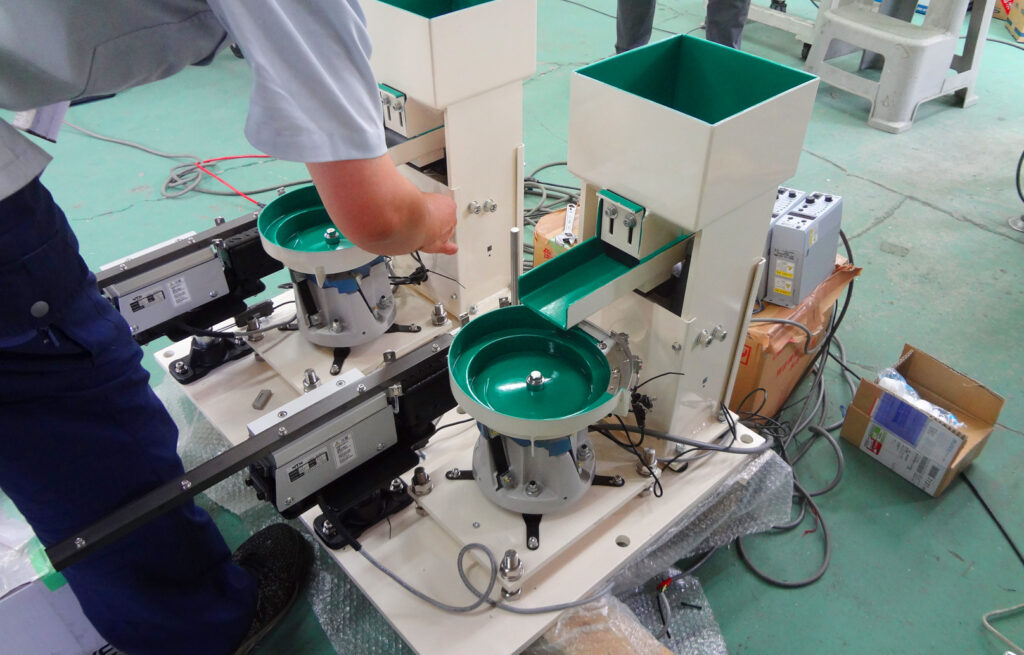

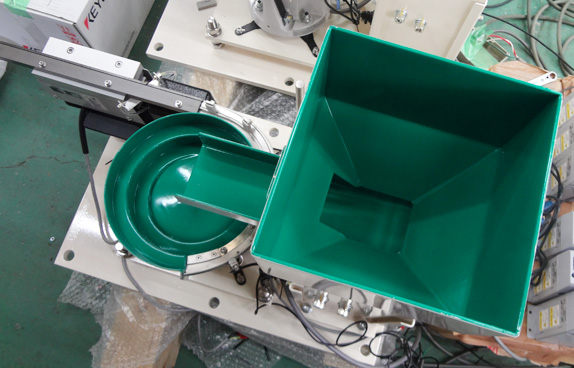

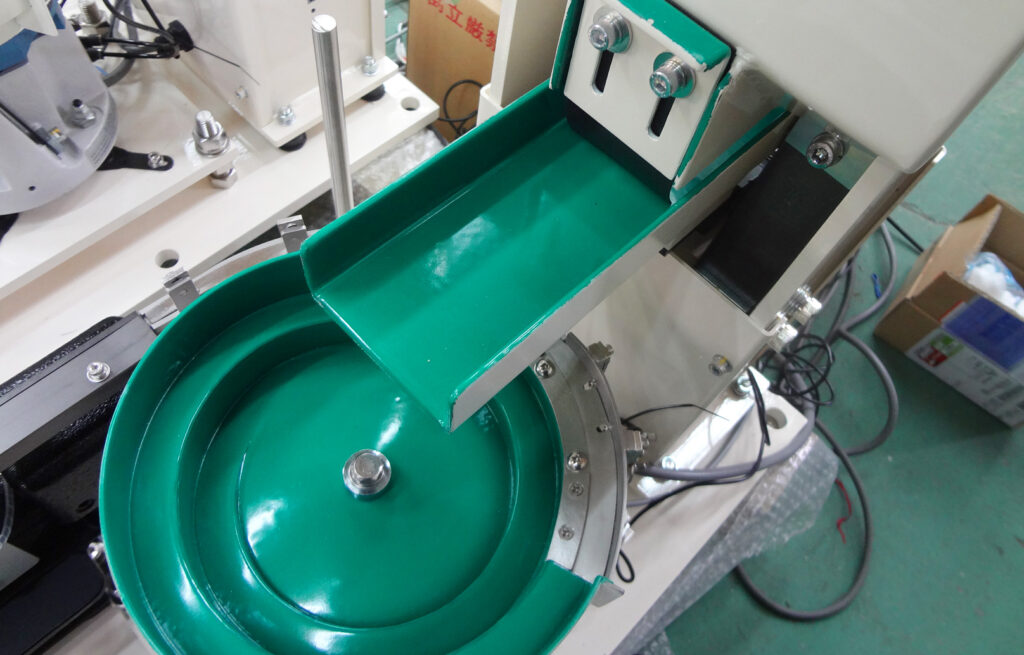

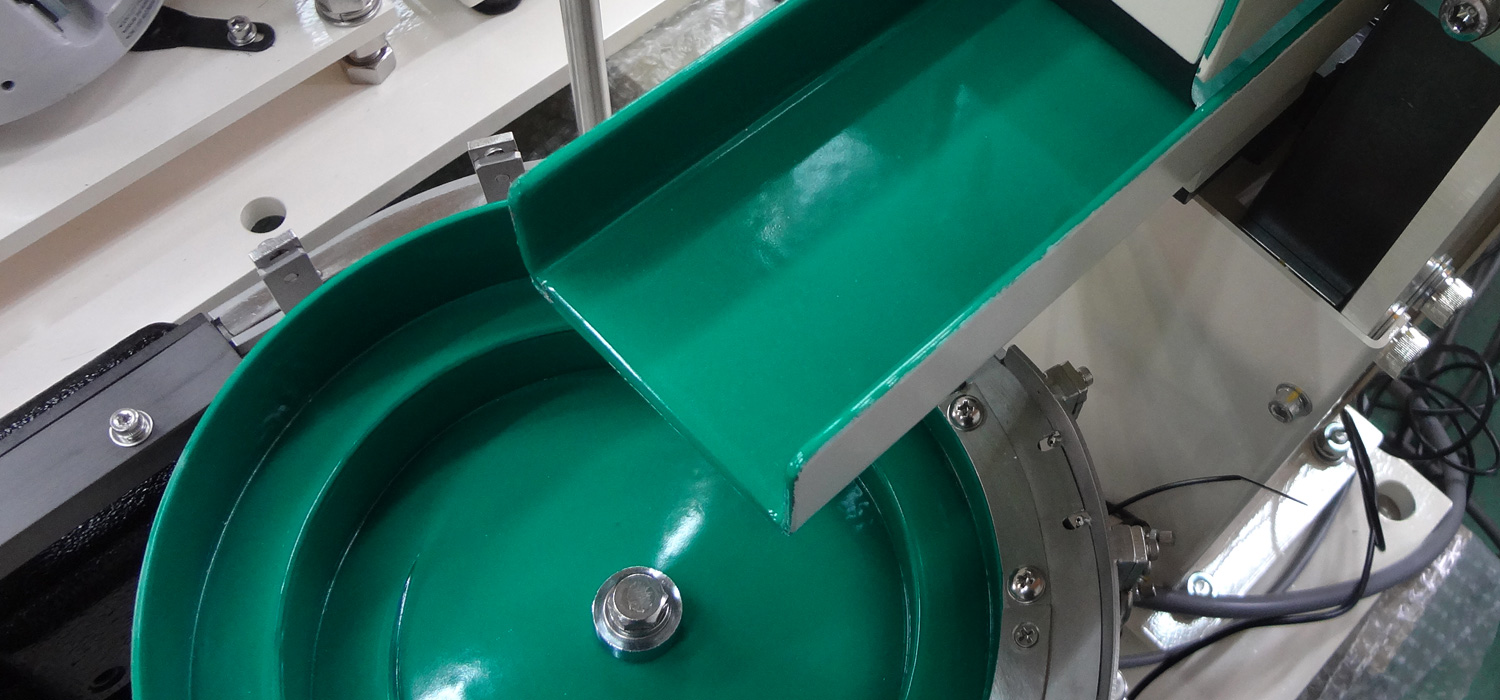

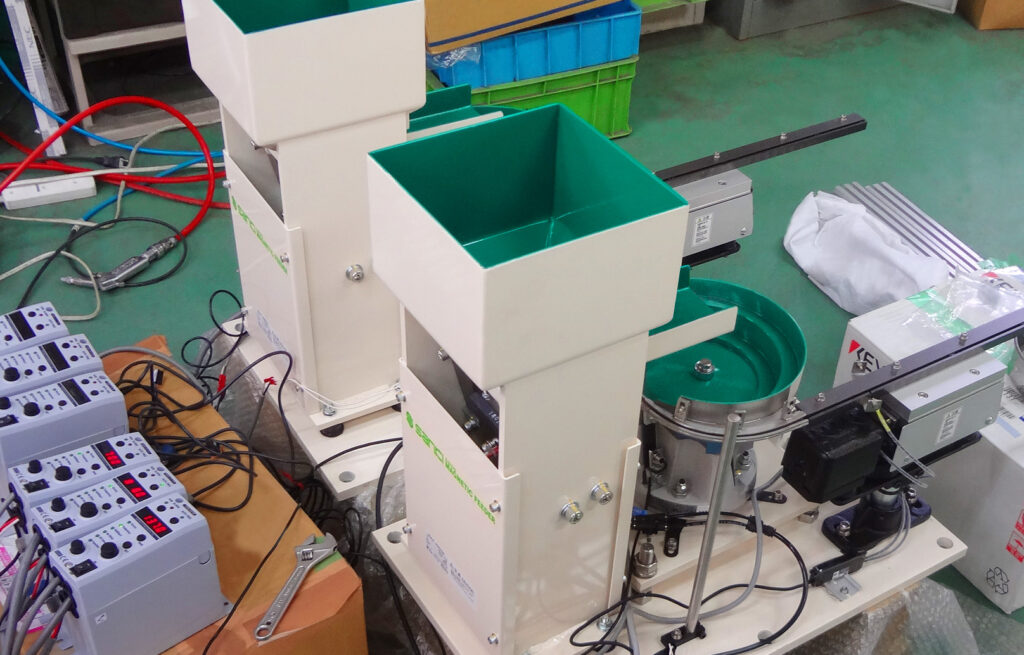

ワークであるセルフクリンチングナットが非常に小さいためボウルを小型の物にしましたので補充するワークも比較的少なくて済むのでホッパーも小型の物を選択いたしました。
