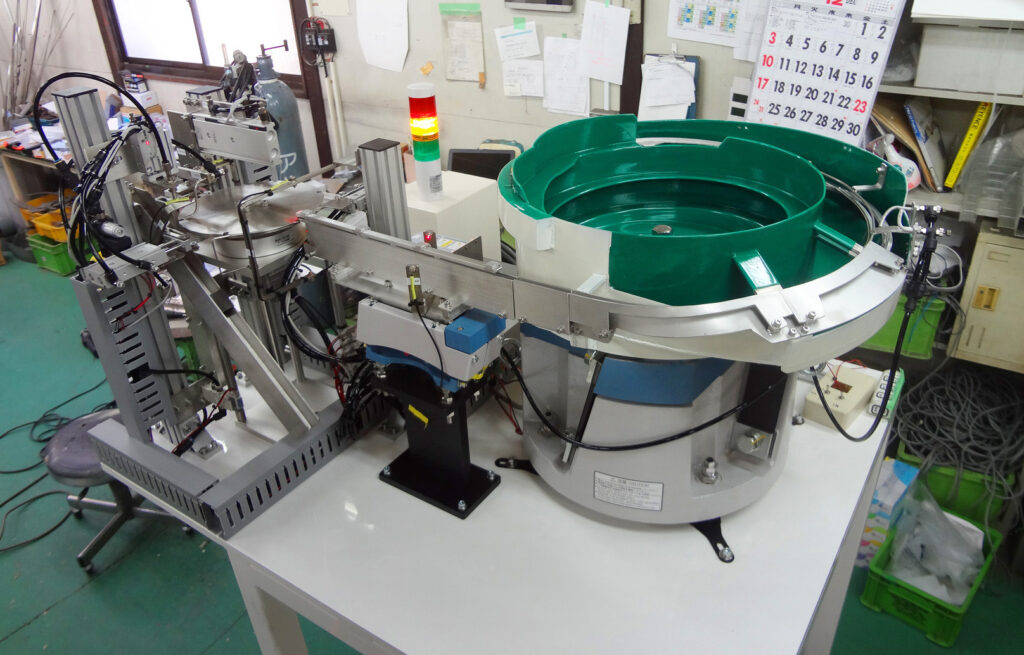

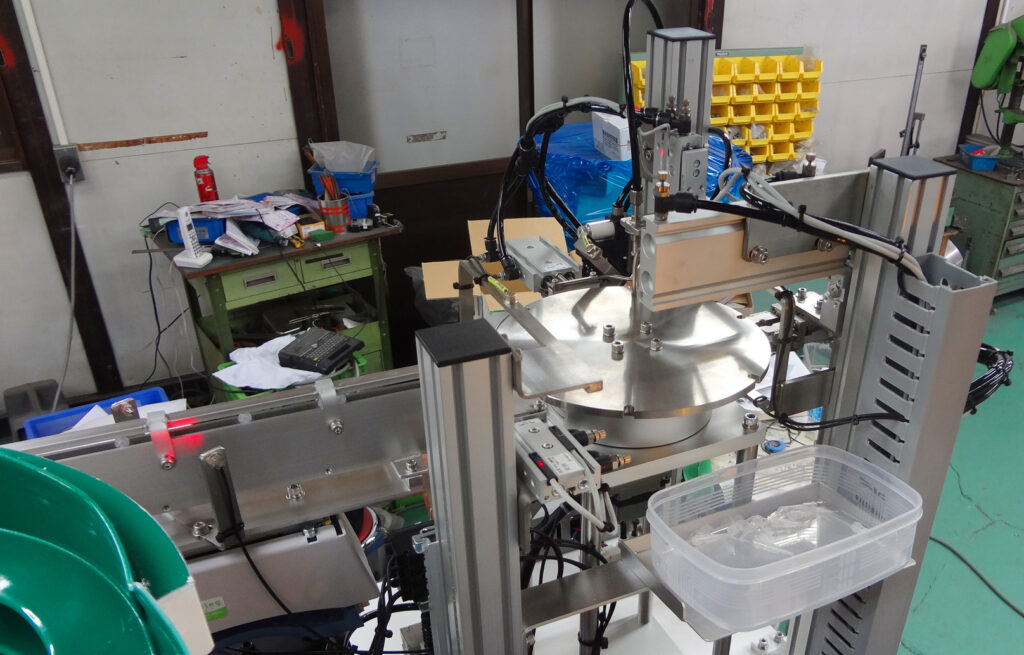

ワークであるノズルを一定の姿勢で整列、検査を行った後排出させるパーツフィーダーです。次工程が袋詰ですのでワークを袋に落下させる為、パーツフィーダー部分を非常に高い位置に設置しています。
同じくパーツフィーダーを高い位置に設置した例として「ふりかけ用パーツフィーダー」があります。
医療用品の整列・搬送でお困りの際にはお気軽にお問合せください。
製品実績
「ノズル用」
-
製造日2017年12月02日
-
ワークノズル
-
供給能力30個 / 分 (一列あたり)
-
電源単相 AC200V 50Hz / 60Hz兼用
-
ボウル表面処理ウレタンコーティング
-
架台あり
-
オーバーフロー検知センサー
-
画像処理無し
-
切り出し部あり
-
達成率99.9%
-

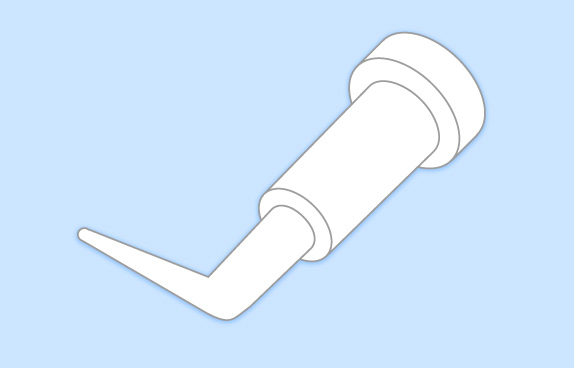

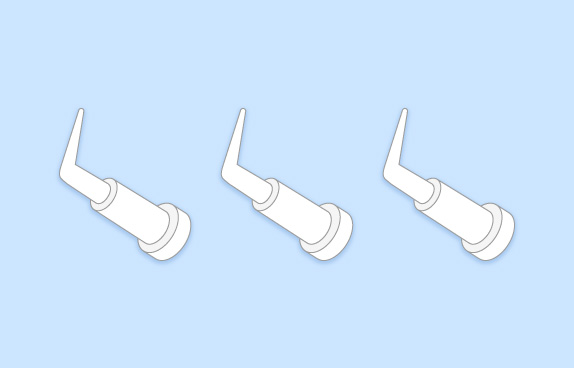

ワーク (ノズル)L字型という特殊な形状をしておりますので非常に流し難いワークです。前後の方向選別をセンサーで行っております。 -

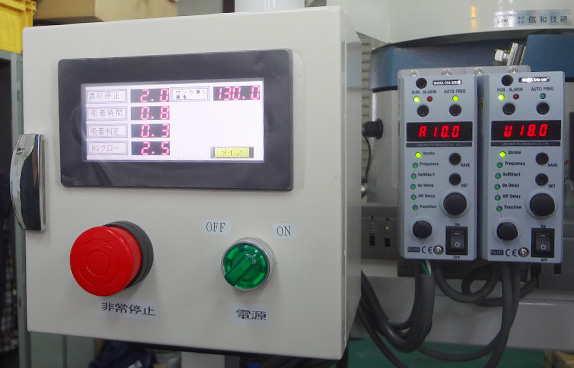

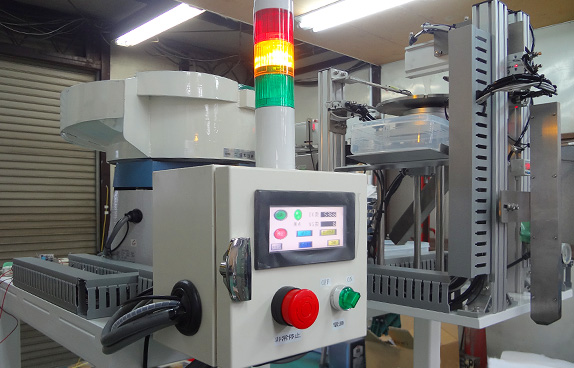

コントローラー (タッチパネル式)パーツフィーダーの起動やシャットダウン、各部シリンダーの動きの調節等をタッチパネルから行います。 -

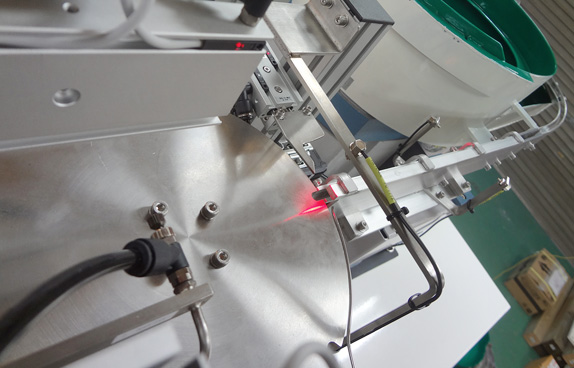

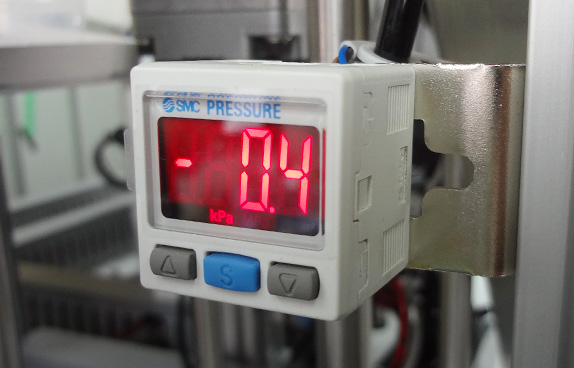

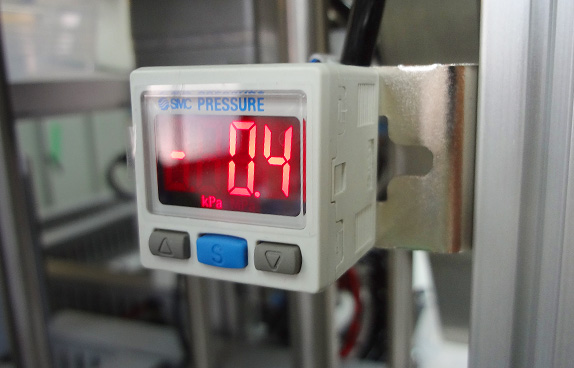

センサーノズルのL字型の先端に穴が正しく空いているかをチェックする為のセンサーになります。 -

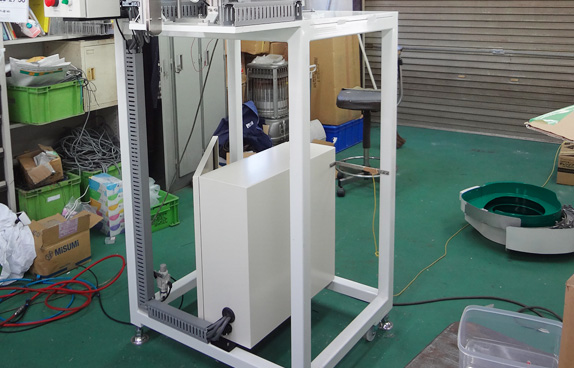

架台非常に高さのある架台です。次工程の機械でワークを袋詰にする為高い位置にパーツフィーダーを設置してワークを袋に落とす流れになります。 -

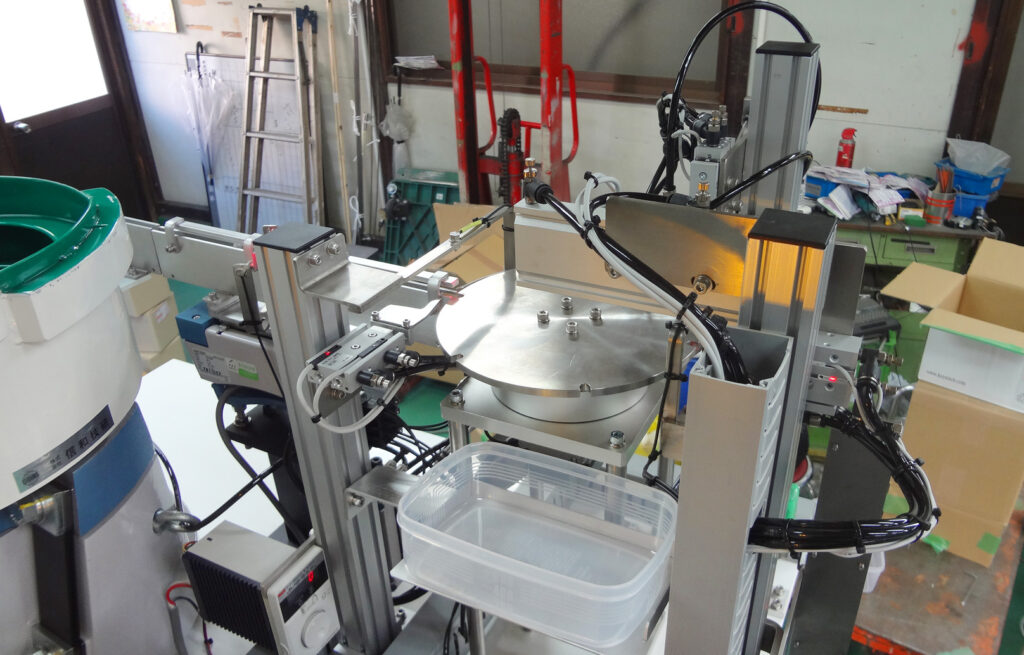

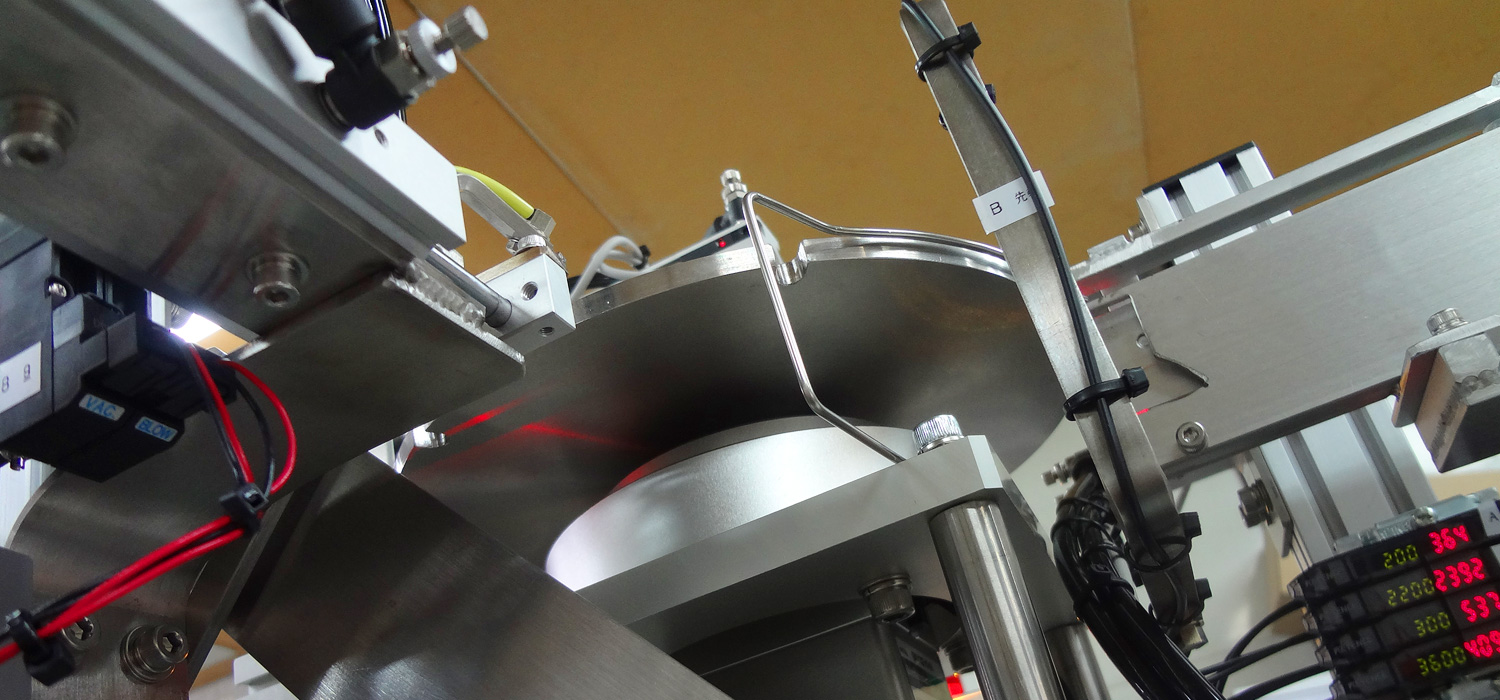

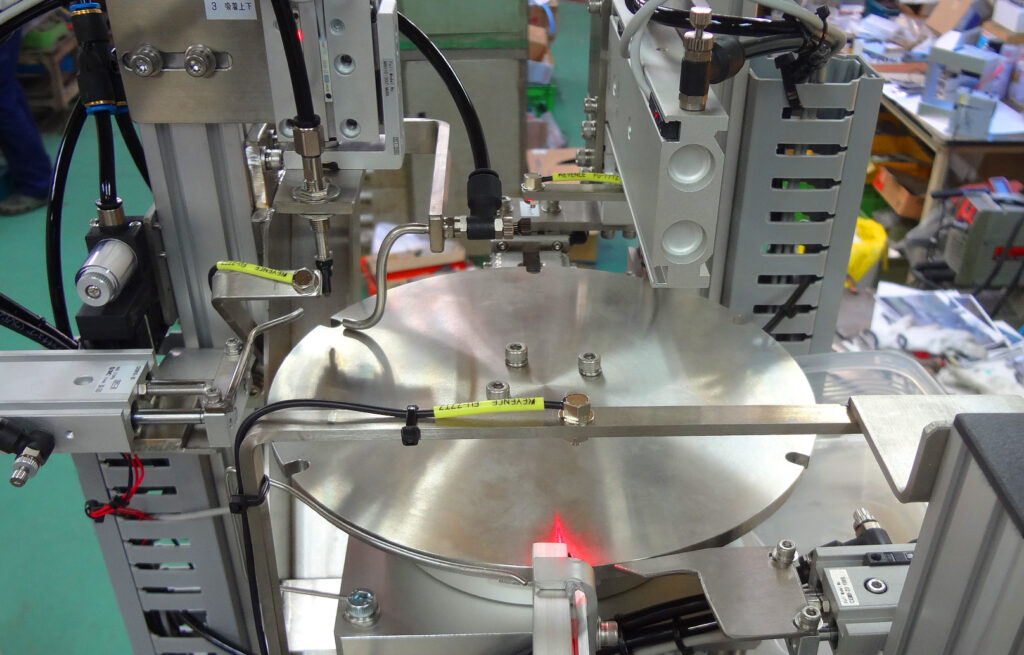

ターンテーブル (切り出し)まず、ボウル部から正しい姿勢で整列して送られてきたワークをターンテーブルに一つずつ切り出して載せます。 -

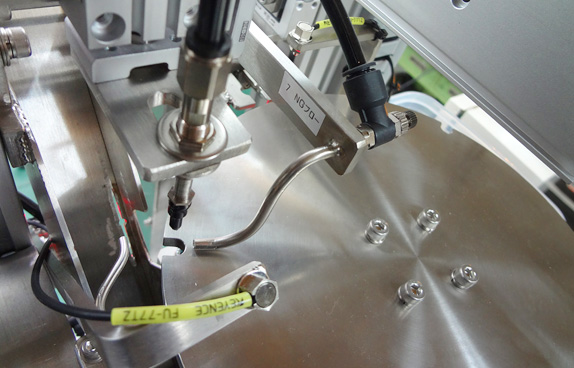

ターンテーブル (検査)次に、切り出されたワークの空洞部分に向かってエアーを吹き正しく穴が空いて貫通しているかをチェックいたします。 -

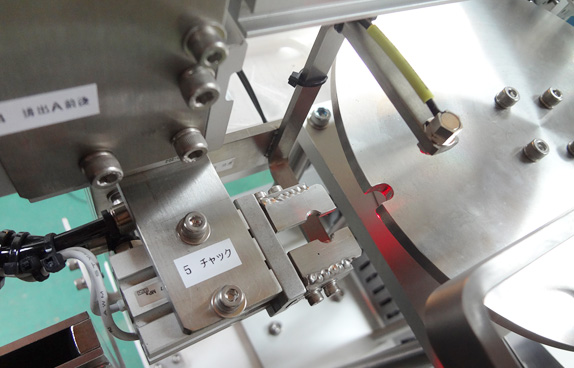

ターンテーブル (落下)パーツフィーダーでの作業の終着点になります。検査が終わったワークをターンテーブルからつまみ上げ次工程の袋に落とします。
