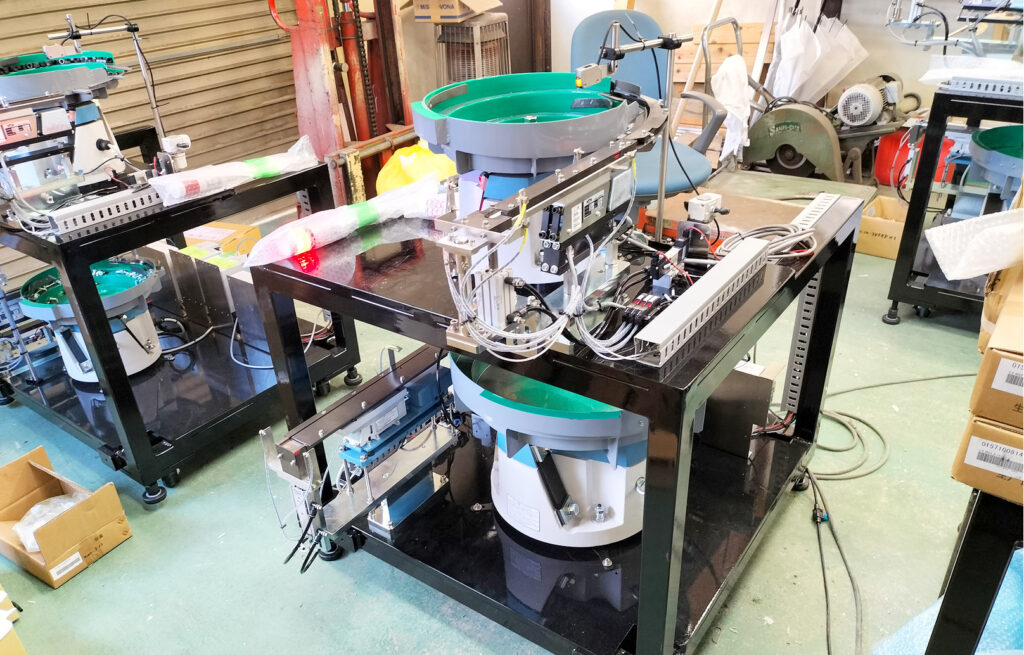

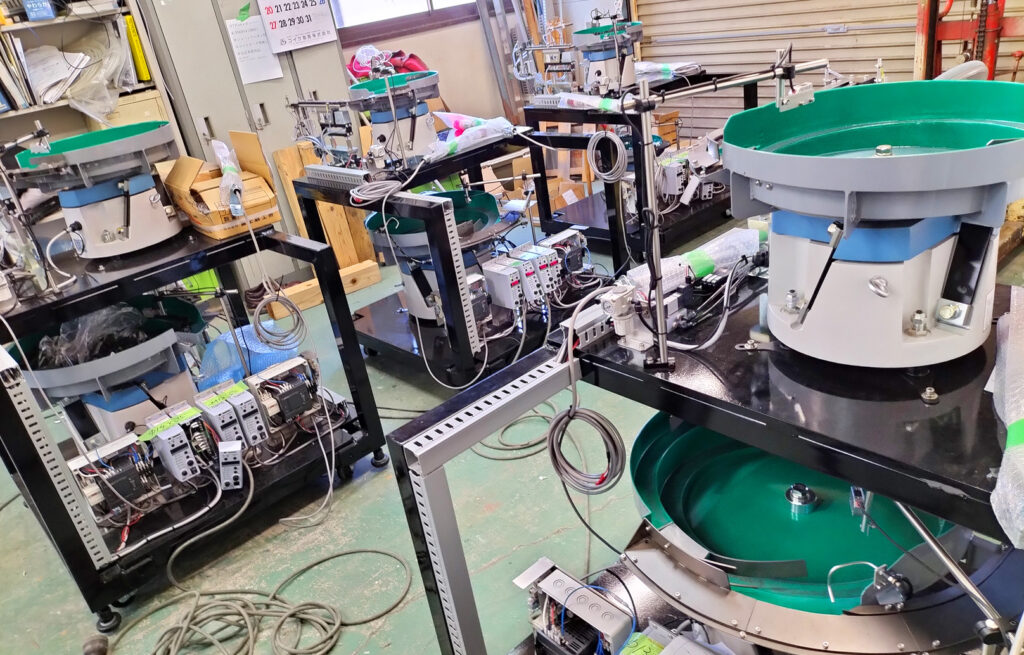

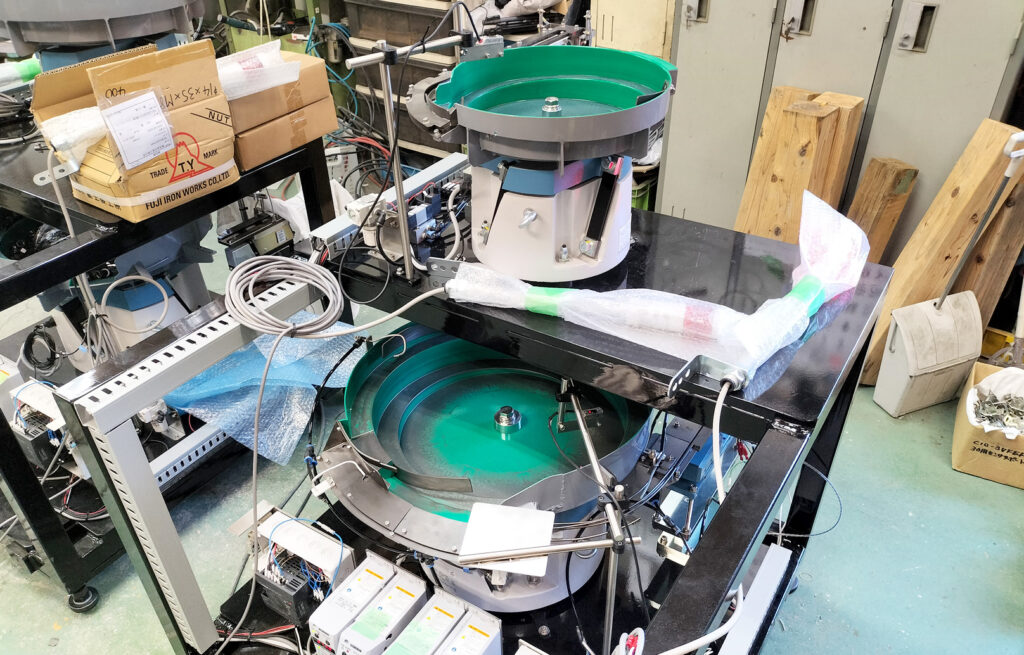

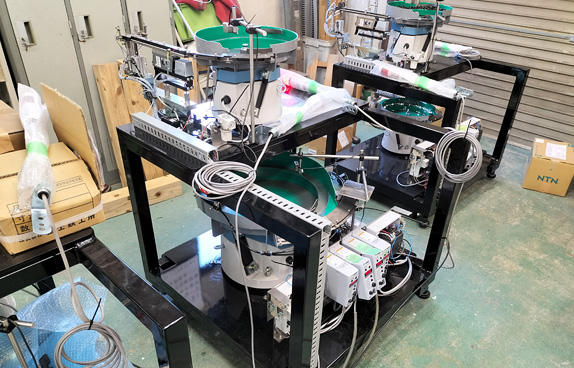

工場での設置場所節約の為架台の上段(ナット用)と下段(六角ボルト用)に異なるワーク用の整列機を載せて省スペース化を図ったパーツフィーダーを合計4セット製作いたしました。
製品実績

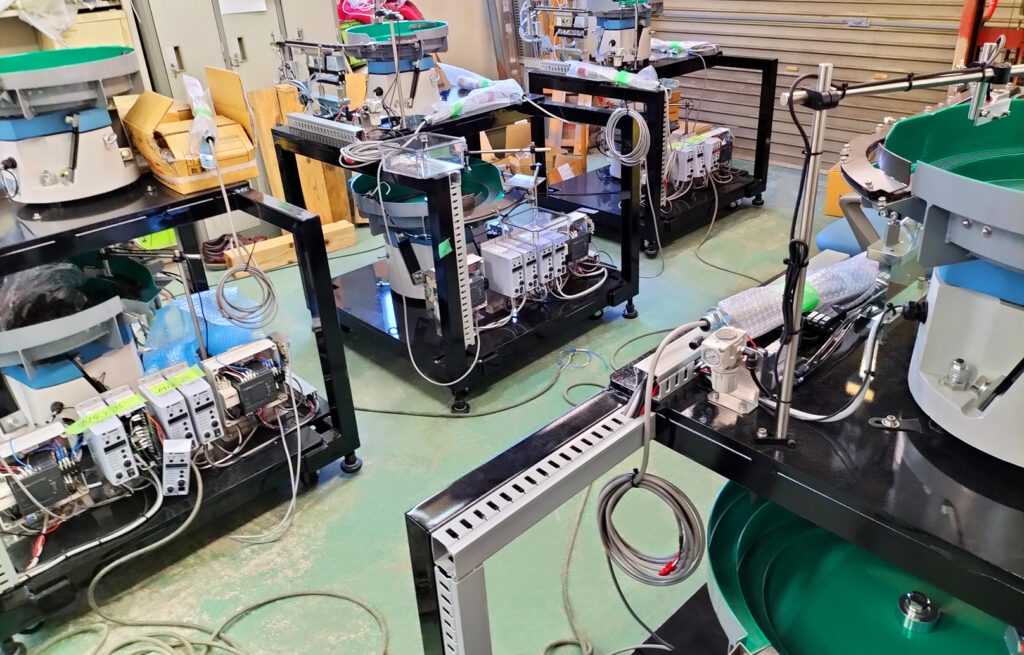

「六角ボルト＆ナット整列機」
-
六角ボルト＆ナット形状的には整列させやすいワークですがナットには若干油分が付着していますので対策が必要です。 -

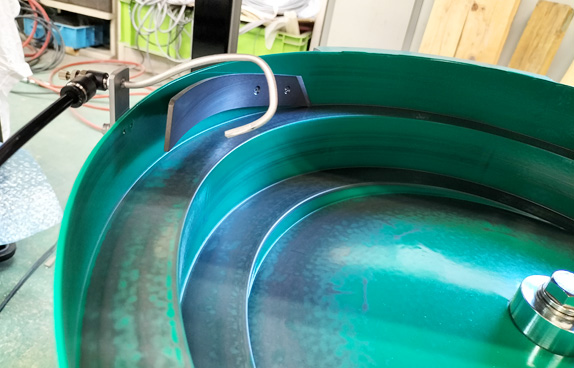

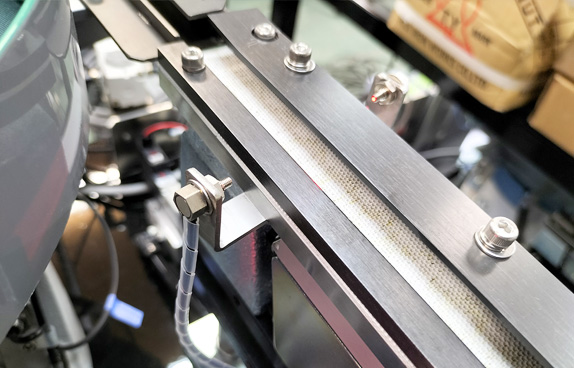

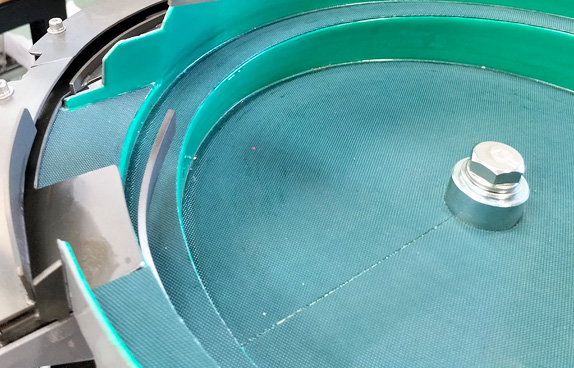

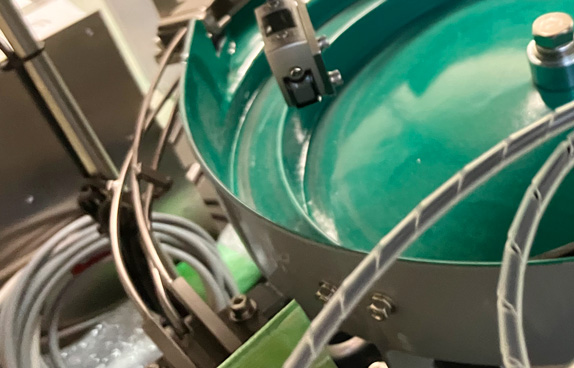

ナット整列機(上段)ナットに付着する油分で底面に吸着するのを防ぐ為ボウルとシュートにはシートを貼り対策します。 -

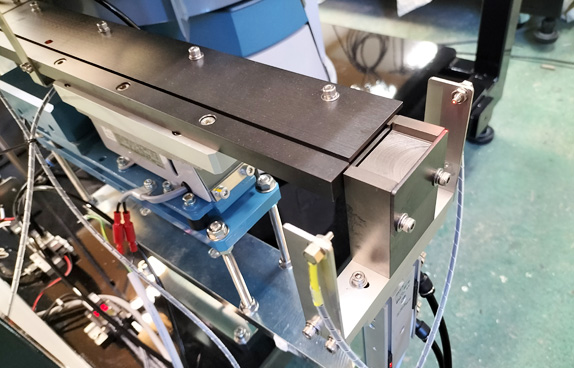

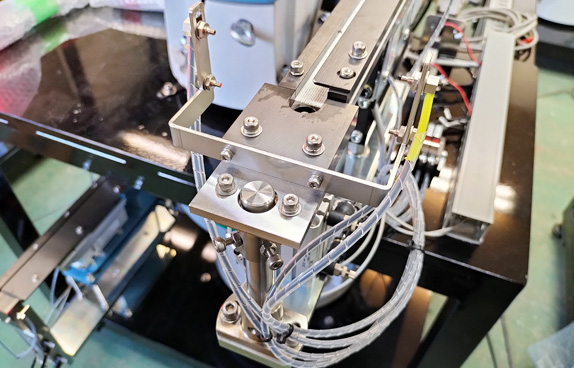

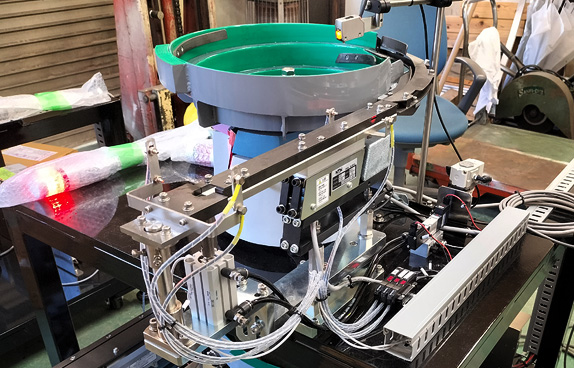

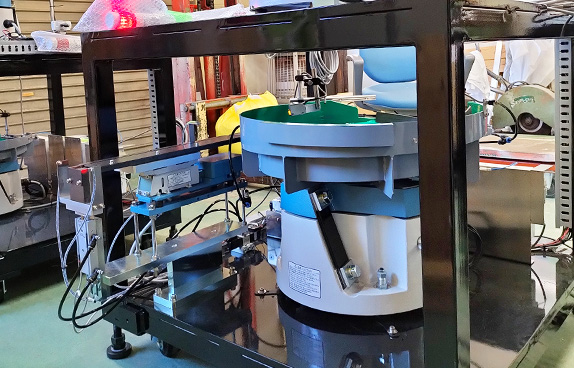

六角ボルト整列機(下段)整列したボルトをシュート先端に送り次工程の機械がピックアップしやすいようせり上げて切り出します。
-

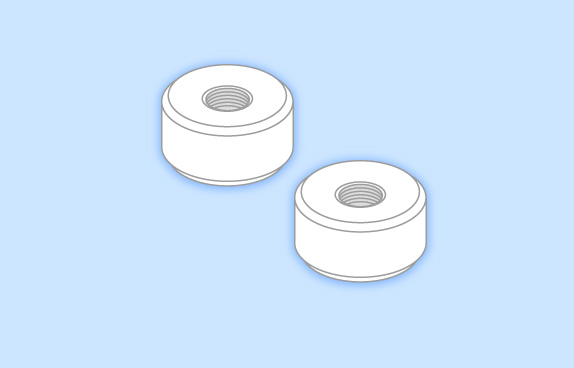

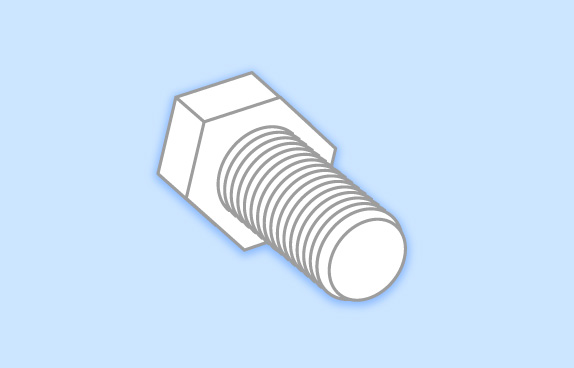

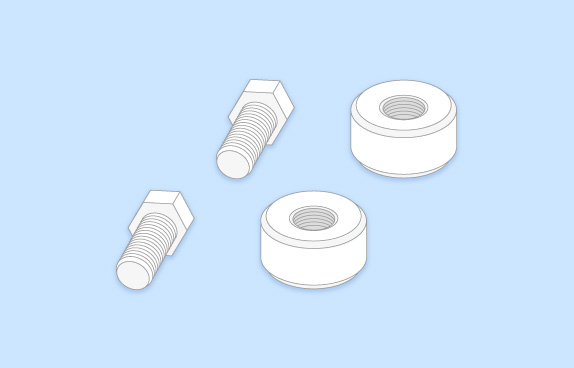

ワーク六角ボルト(下段) / ナット(上段)
-
供給能力6個 / 分 (一列あたり)
-
ボウル表面処理ウレタンコーティング + 上段のみシート貼り
-
切り出し部せり上がり式
-
電源単相 AC200V 50Hz / 60Hz兼用
-
製品の種類
-
製造日2023年08月24日
