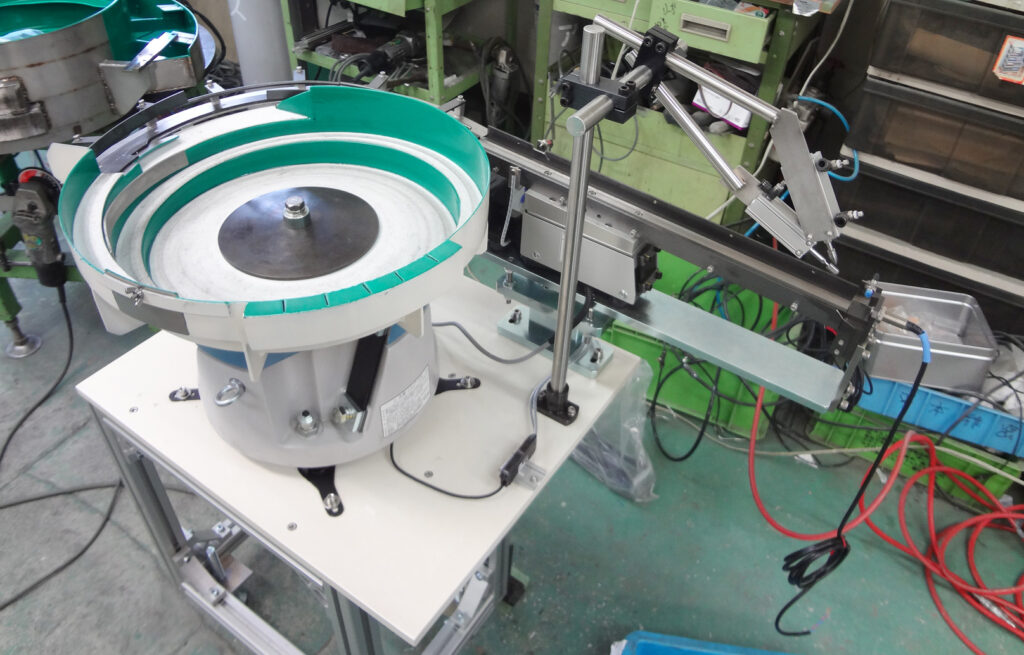

二種類の非常に重たいメタルネジを整列・供給する為の多品種兼用型パーツフィーダーで、シュート先端に配置した2つのセンサーとストッパシリンダ&先端押出シリンダで次工程の機械への供給をサポートいたします。
こちらの製品についてのご質問・お問合せはこちらからお願いいたします。
製品実績

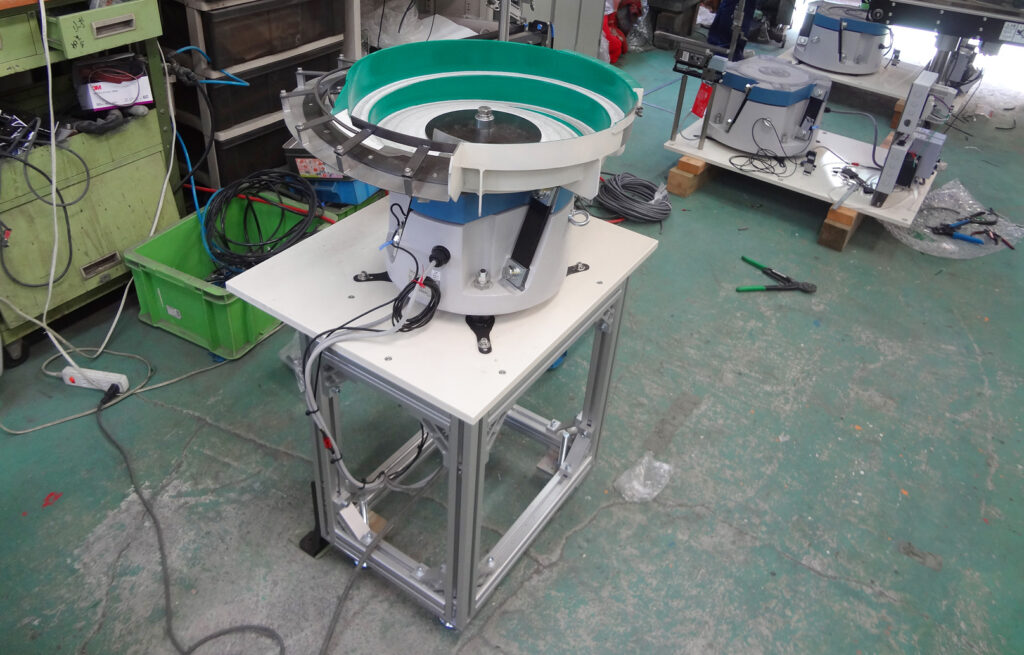

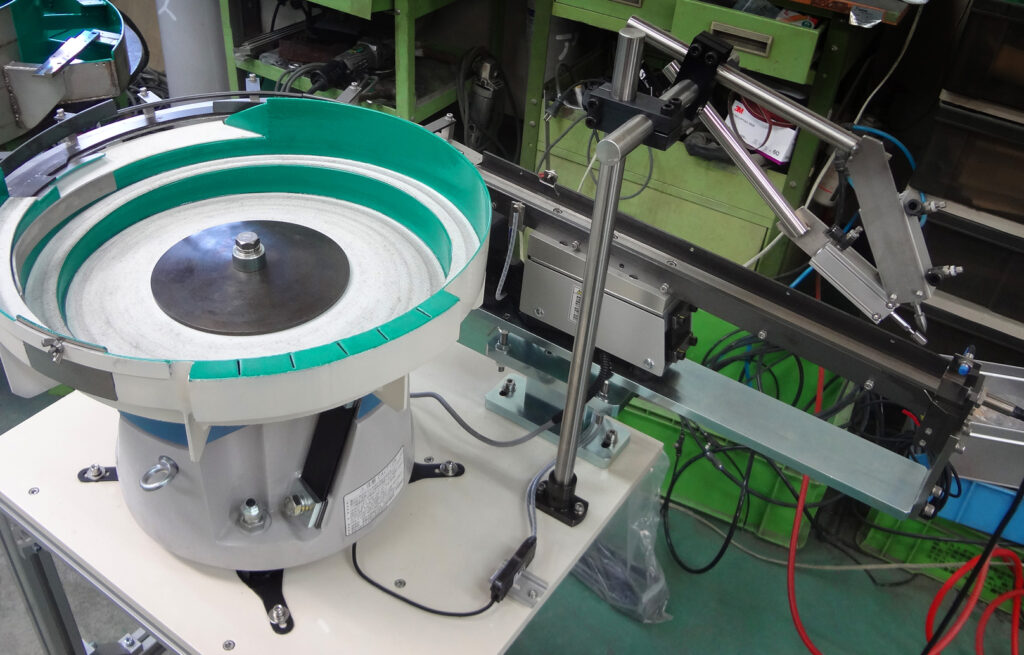

「メタルネジ(二種兼用)自動整列機」
-
製造日2020年04月02日
-
ワークメタルネジ (二種類)
-
供給能力15個 / 分 (一列あたり)
-
電源単相 AC200V 50Hz / 60Hz兼用
-
ボウル表面処理シート貼り
-
架台あり
-
オーバーフロー検知センサー
-
画像処理無し
-
切り出し部無し
-
達成率99.9%
-

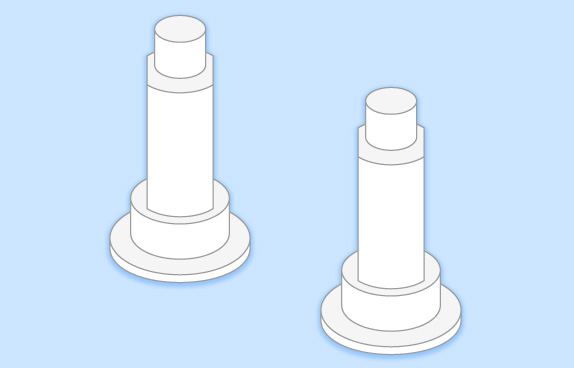

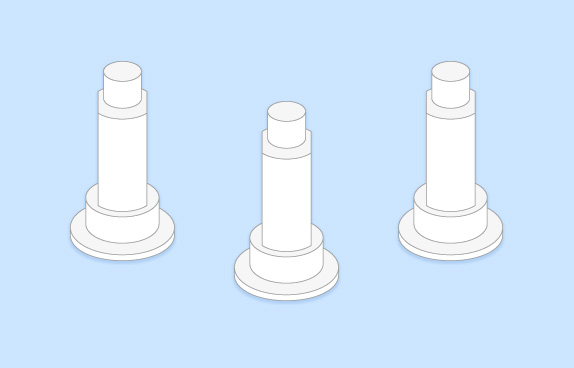

ワーク (メタルネジ)金属製で非常に重いですが形状的には前後選別しやすいワークです。ただしワーク表面に油分が含まれていますので対策が必要になります。 -

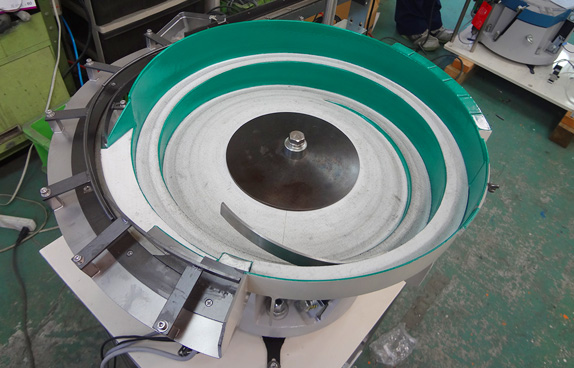

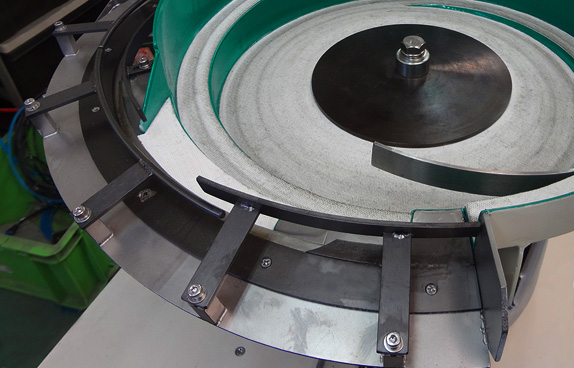

ボウルワーク表面に付着している油の対策としてボウル底面にシートを貼りワークが吸着しないように対策しております。 -

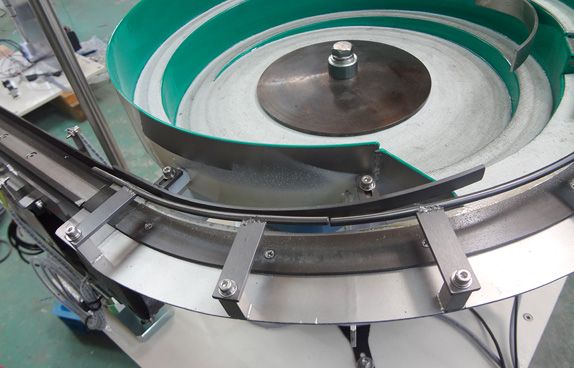

アタッチメントボウルからシュートまでのアタッチメント上には屋根状の金属板(ガイド)を配置して流れてくるワークの姿勢を規制します。 -

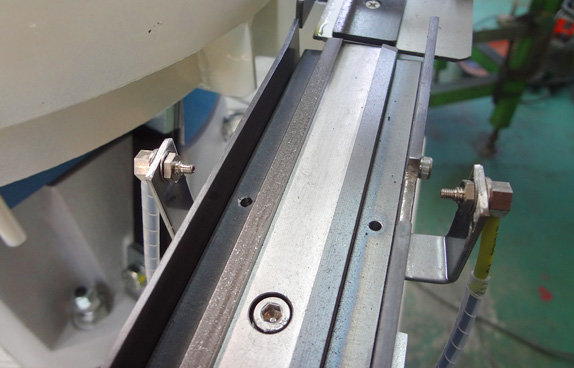

センサー (シュート上)シュート上を流れるワークが渋滞したり引っかかっていないかをチェックいたします。 -

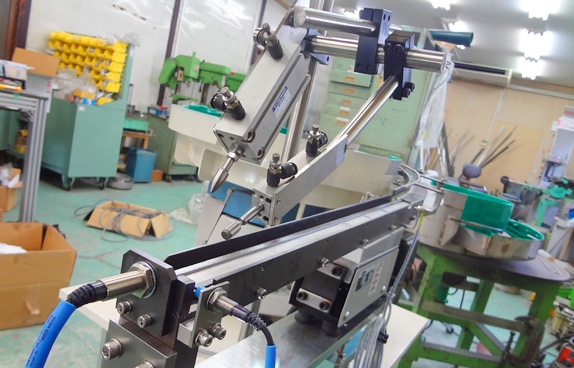

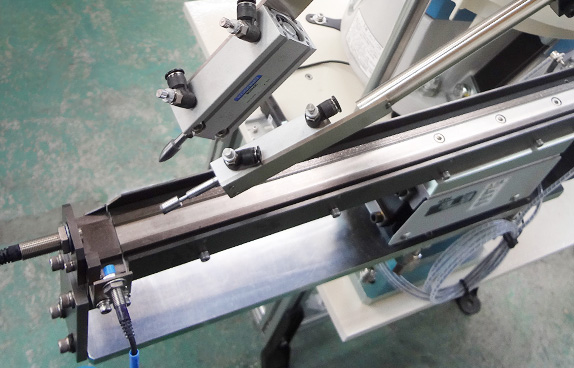

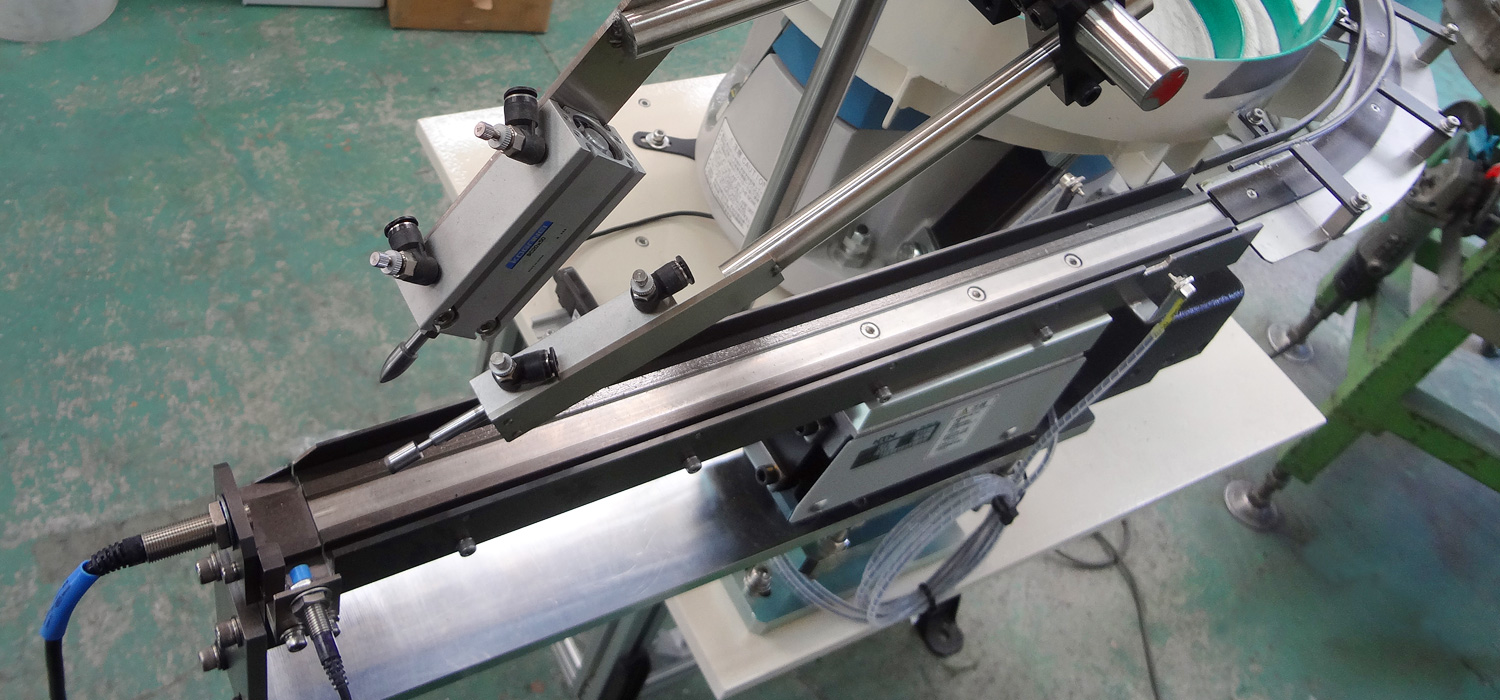

ストッパ & 先端押出シリンダシュート上部に吊り下がっており、先頭から2つ目のワークをストッパシリンダは止めておき、先端押し出しシリンダは先頭に押し出します。 -

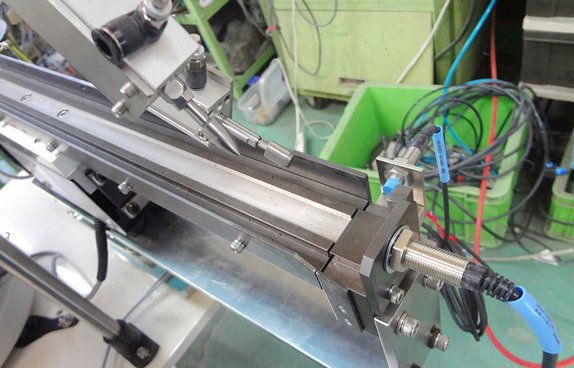

センサー (供給口)シュートの先端に到着したワークを2つのセンサーで監視して次工程の機械への供給をサポートします。
