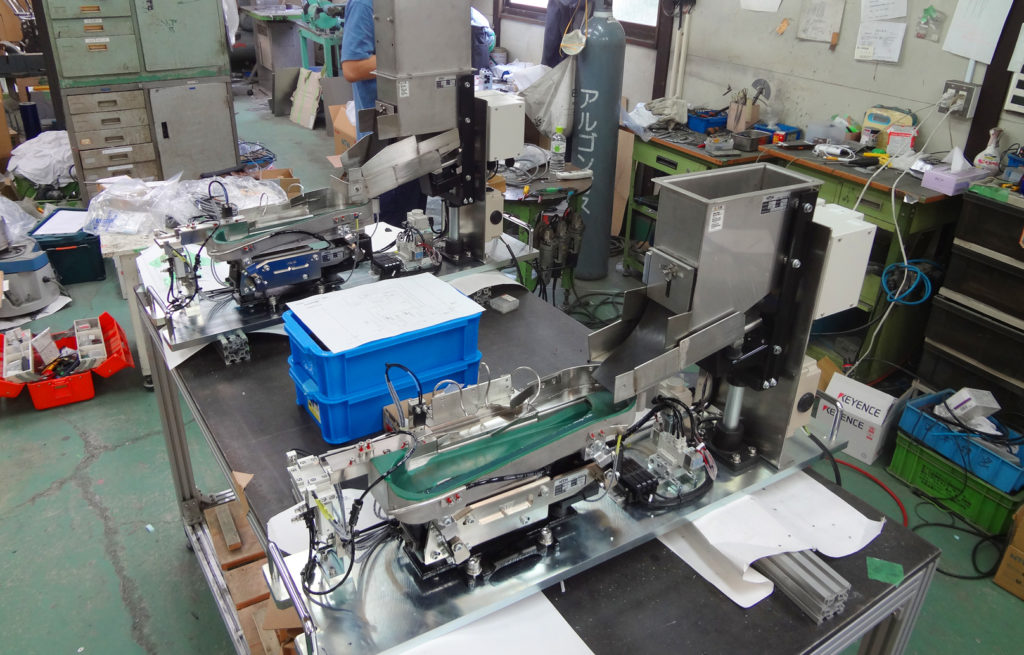

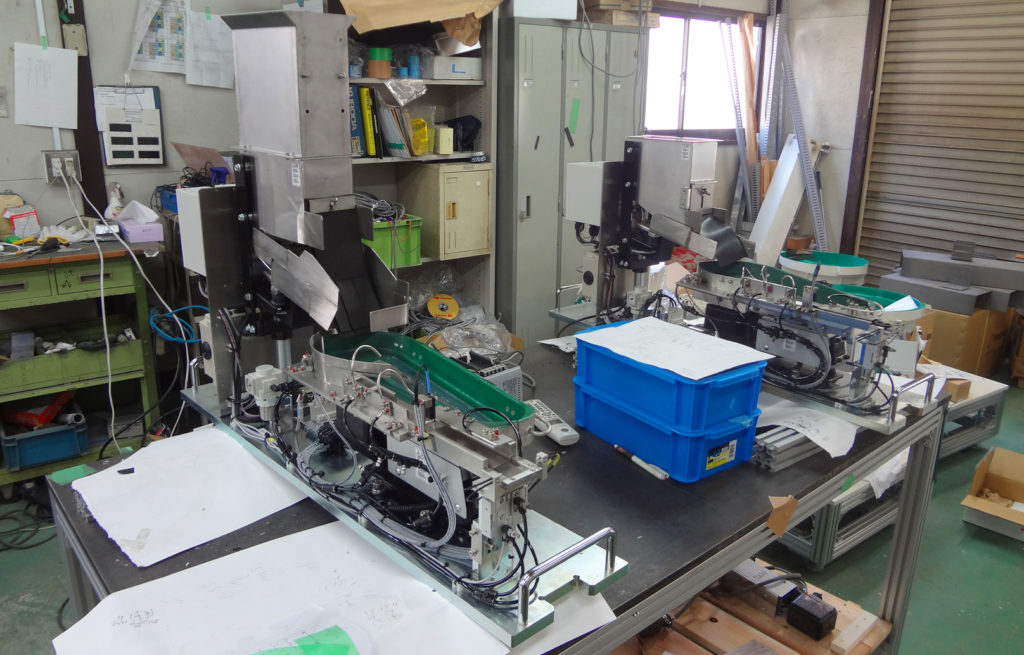

樹脂部品と特殊ナットを自動で整列・排出する為のパーツフィーダーです。お客様から省スペース型でとのご希望がありましたのでリターンフィーダーにて制作いたしました。
信和技研ではこれまでに数多くのリターンフィーダーを製造してまいりました。
ご不明な点、ご質問等ありましたらお気軽にお問合せ下さい。
製品実績

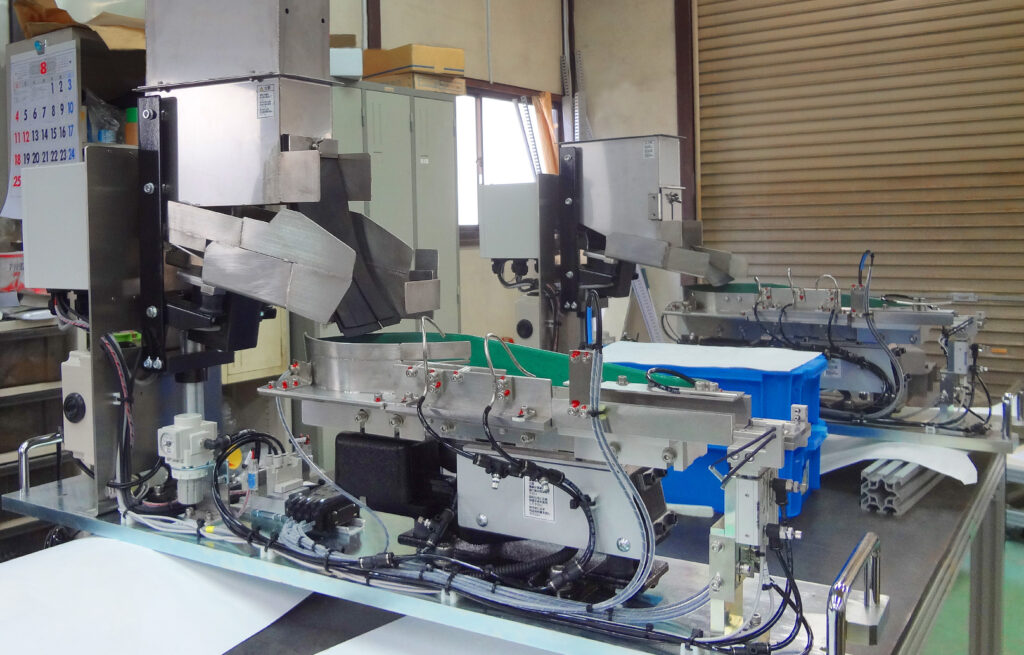

「樹脂部品＆特殊ナット用自動整列機」
-
製造日2019年08月29日
-

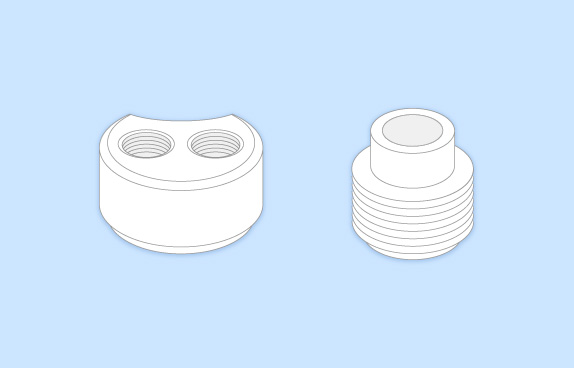

ワーク樹脂部品と特殊ナット
-
供給能力5個 / 分 (一列あたり)
-
電源単相 AC100V 50Hz / 60Hz兼用
-
ボウル表面処理ウレタンシート (一部)
-
架台無し
-
オーバーフロー検知センサーにて停止
-
画像処理無し
-
切り出し部あり
-
達成率99.9%
-

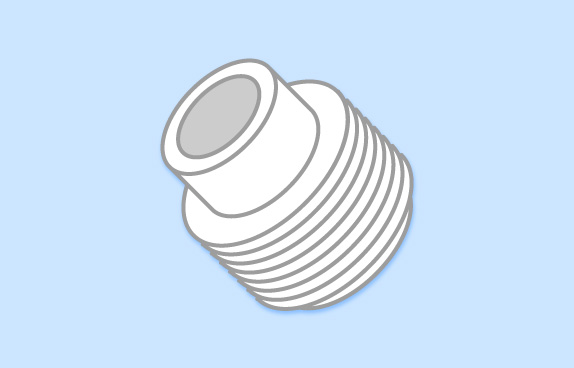

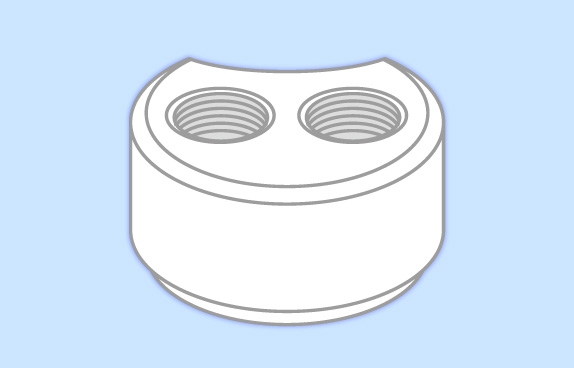

ワーク (樹脂部品)形状的に欠けがあり正円状ではないので位置が掴みづらく非常に流れにくいタイプで整列・排出を安定させるにはパーツフィーダーに様々な対策が必要になります。 -
ワーク (特殊ナット)形状的にもサイズ的にも特に問題が無く整列・排出上でトラブルが起こりにくいタイプのワークです。 -

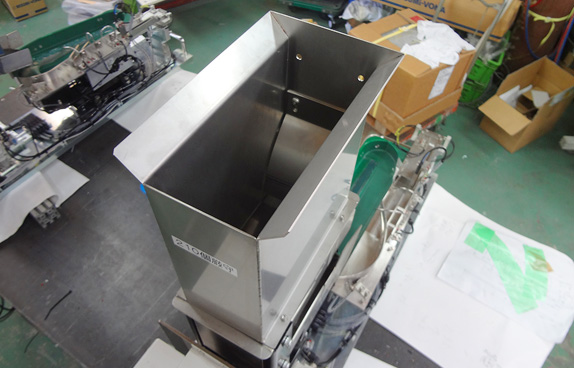

通常より大きめのホッパー部分特殊ナット用のホッパーは供給能力やワークの特徴を考慮して嵩上げして投入量をアップしております。 -

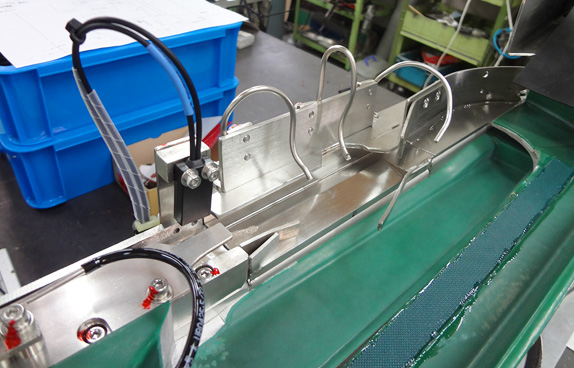

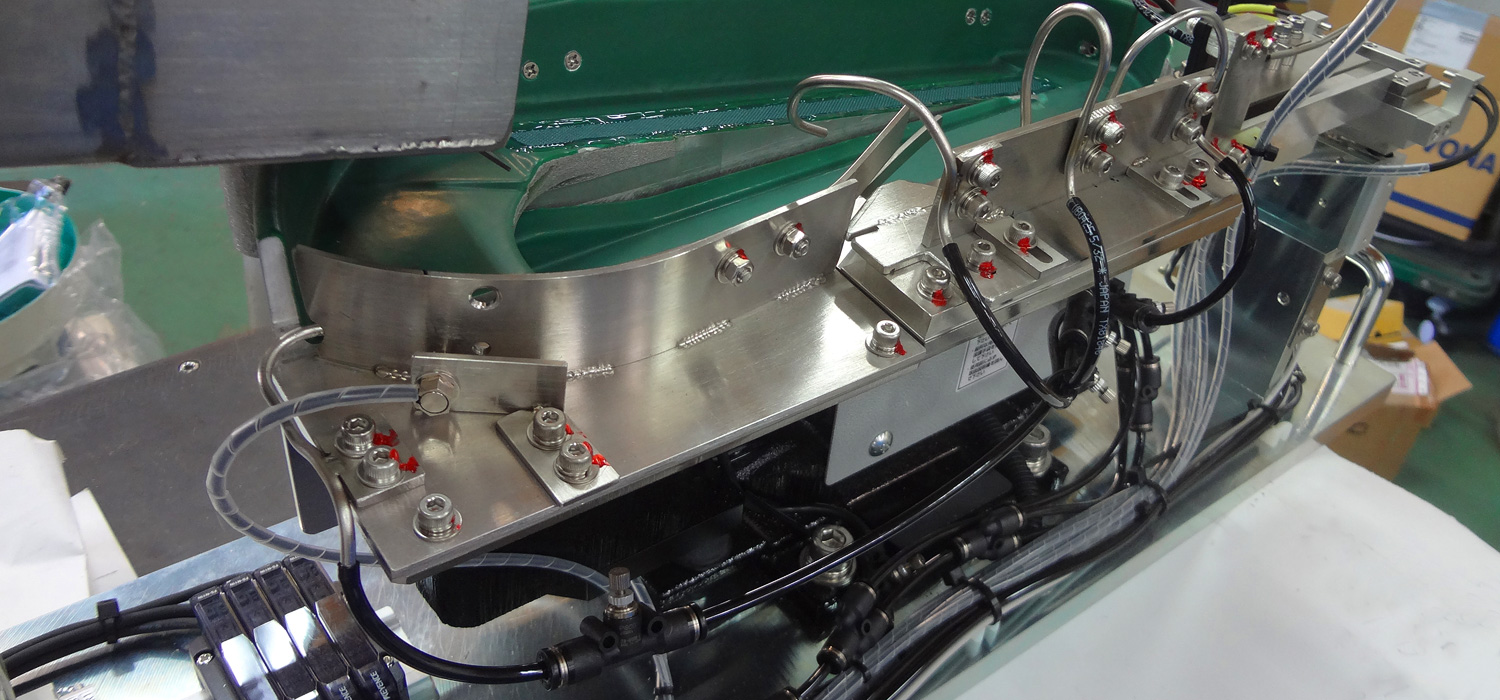

エアー流れてくるワークの表裏や重なりをエアーで選別いたします。 -

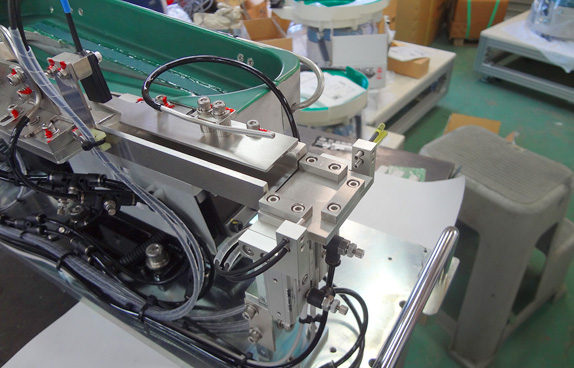

切り出し部フィーダーの先端に到着したワークを次工程の機械(ロボット)がピックアップしやすいように一個ずつ切り出してリフトアップいたします。 -

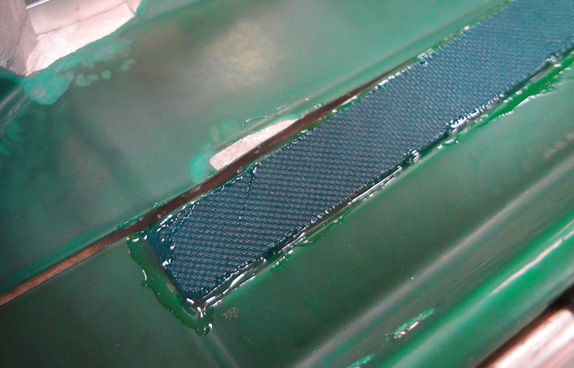

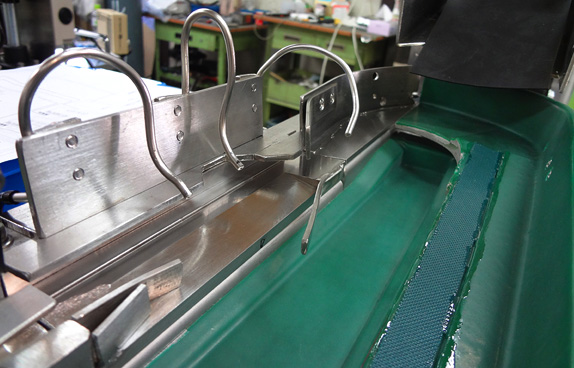

ボウルの下地加工基本的にリターンフィーダーはボウル内面の加工を行わないのですが、ワークの上がりを良くするために部分的にウレタンシートを張っております。
