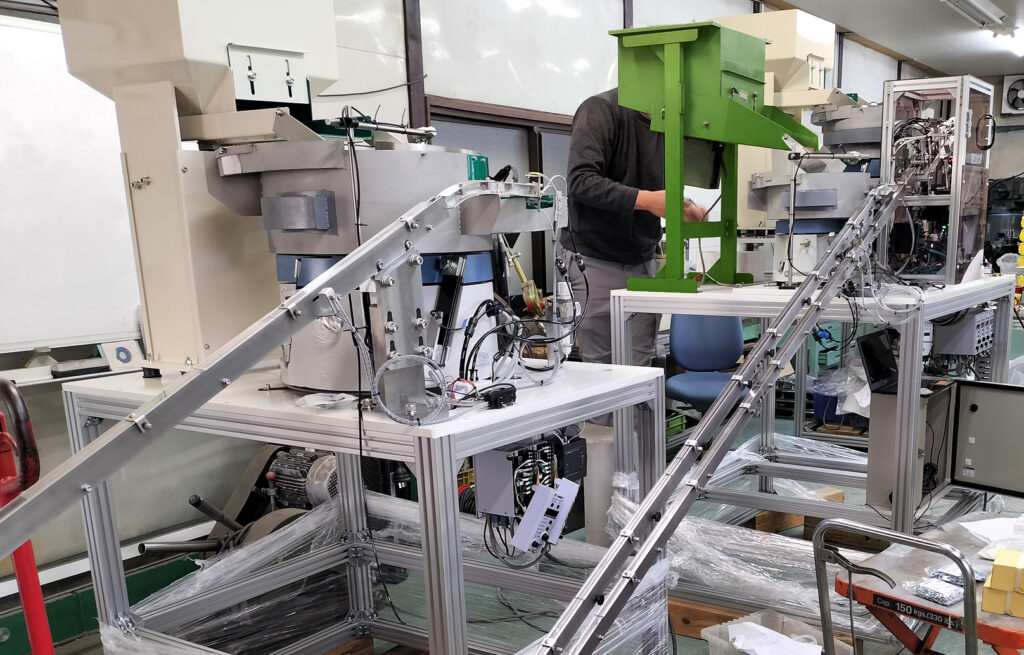

三台のパーツフィーダーでサイズと形状の異なる3種類の真鍮四角棒を整列・排出します。
シュートは直進フィーダーを使わずワークの形状と重量を利用した傾斜型シュートを採用、設置する製造ラインのレイアウトの関係上いずれも約2mとかなりの長さになっています。
また、緑色のホッパーはお客様支給の流用品を使用しています。
製品実績
「真鍮四角棒整列機」
-
真鍮四角棒(3種類)形状的に整列させやすいワークですが１種のみ選別がシビアでしたので画像処理検査装置を使っています。 -

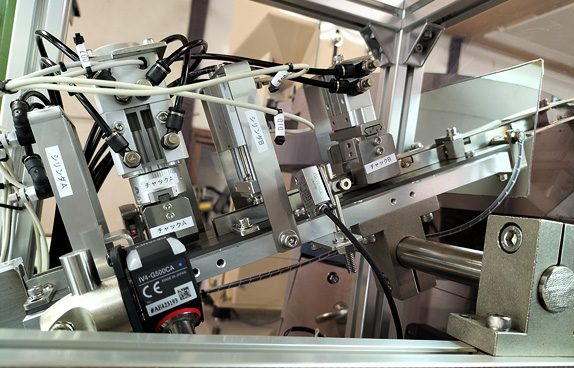

画像処理検査装置３種類ある真鍮四角棒の内選別の厳しかった１種をカメラを使った画像処理検査装置を利用しました。 -

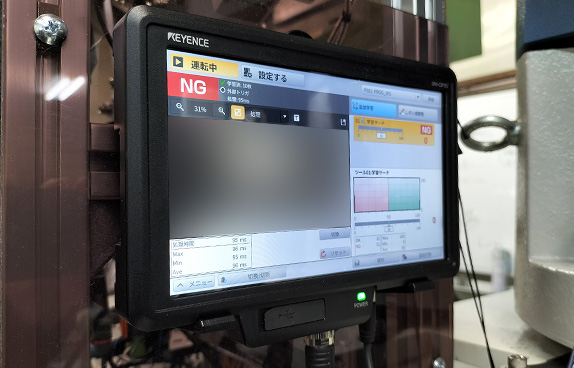

タッチパネル端末取り外し可能のタッチパネル端末で選別状況の確認や画像処理の各種設定を行います。
-

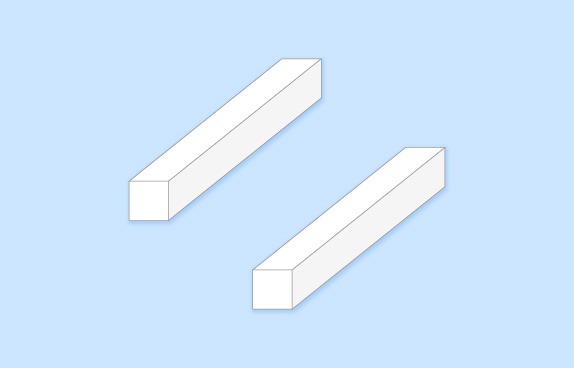

ワーク真鍮四角棒(3種類)
-
供給能力20個 / 分 (一列あたり)
-
検査内容ワークの選別
-
ホッパー振動式
-
ボウル表面処理ウレタンコーティング
-
電源単相 AC200V 50Hz / 60Hz兼用
-
製品の種類
-
製造日2025年03月31日
