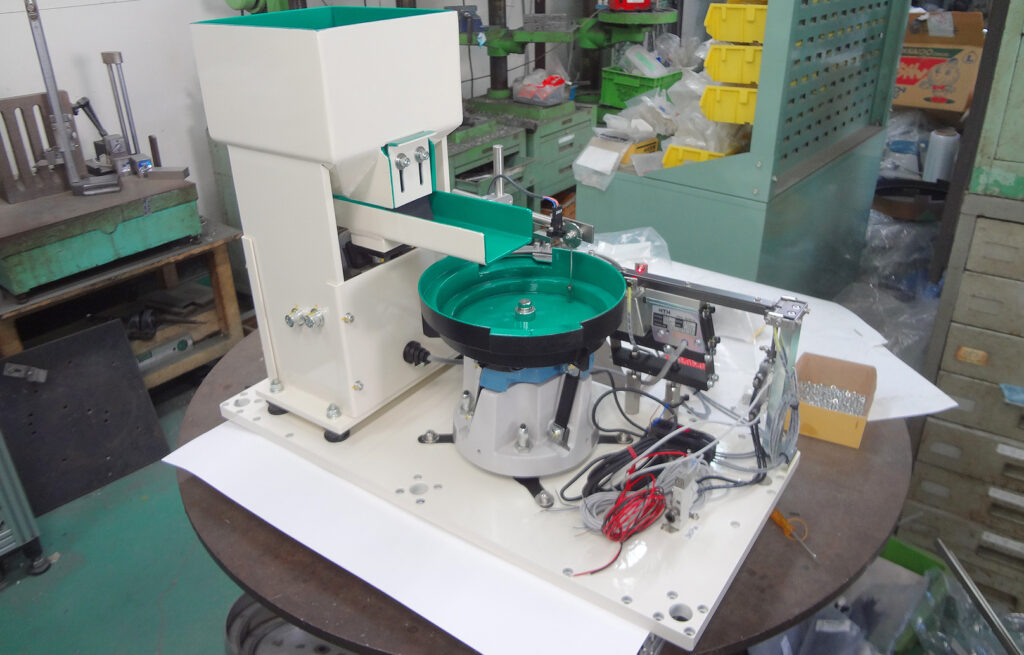

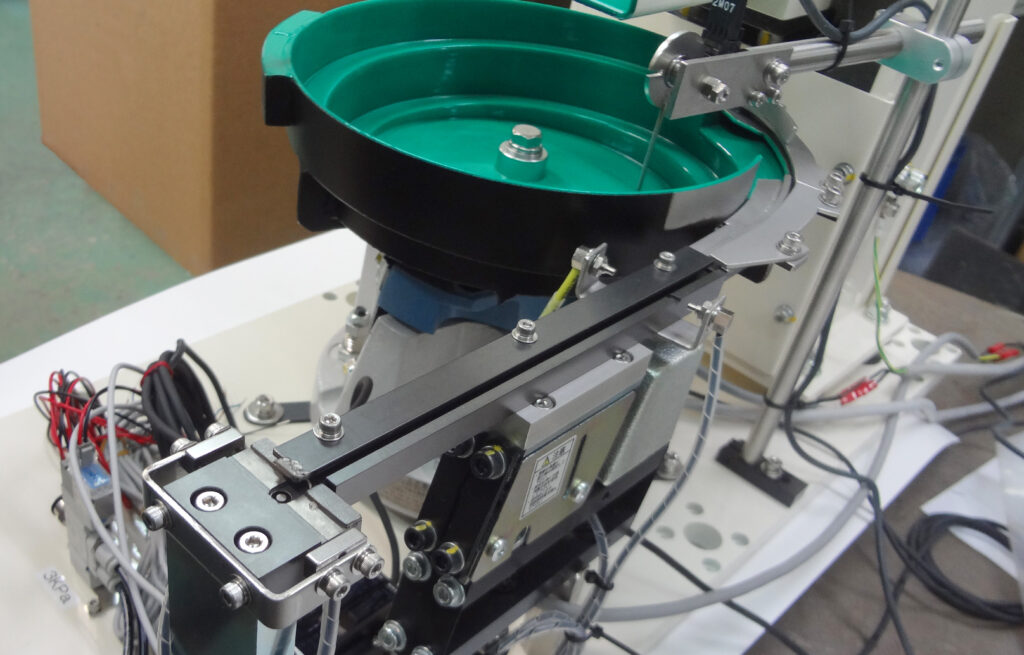

次工程の機械に電子製品向け部品のカラーを自動で整列・供給するパーツフィーダーです
次工程の機械が小型のワークを掴みやすいようにバーで持ち上げます。

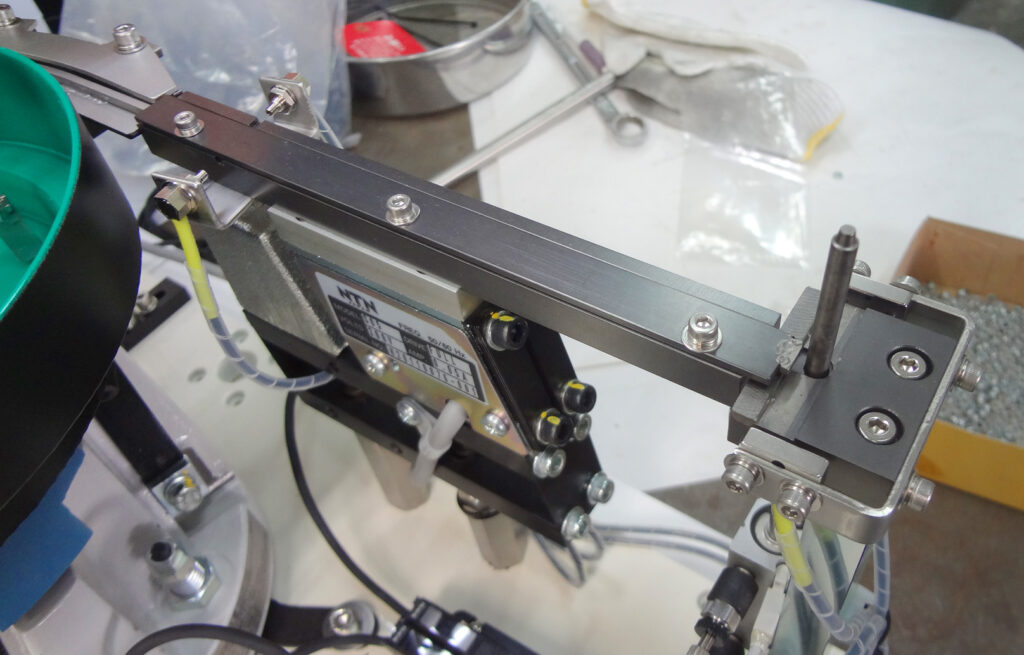

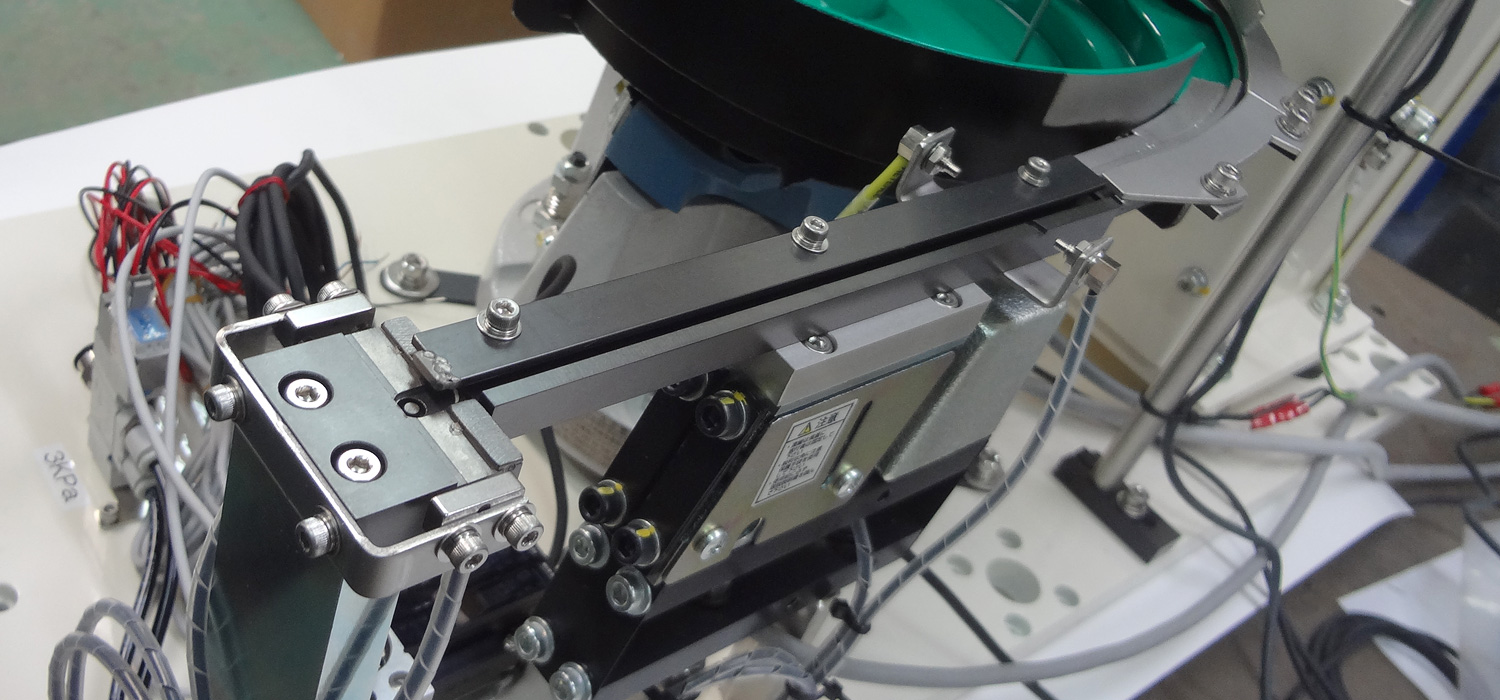

電子部品の一部となるカバー部分(カラー)を自動で整列・搬送するためのパーツフィーダーです。ワークのサイズが非常に小さいので次工程の機械がピックアップしやすいようにリフトアップ型の切り出し部を採用しております。
小型ワークの自動整列・搬送でお困りの際はお気軽にご相談ください。
-
製造日
2020年12月17日
-
ワーク
電子部品用カラー (カバー)
-
供給能力
15個 / 分 (一列あたり)
-
電源
単相 AC200V 50Hz / 60Hz兼用
-
ボウル表面処理
ウレタンコーティング
-
架台
無し
-
オーバーフロー検知
センサー
-
画像処理
無し
-
切り出し部
あり (リフトアップ式)
-
達成率
99.9%
-

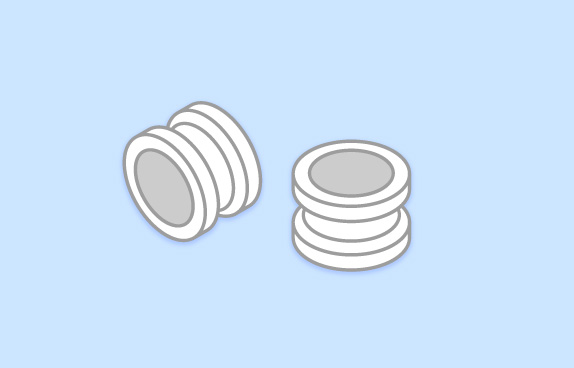

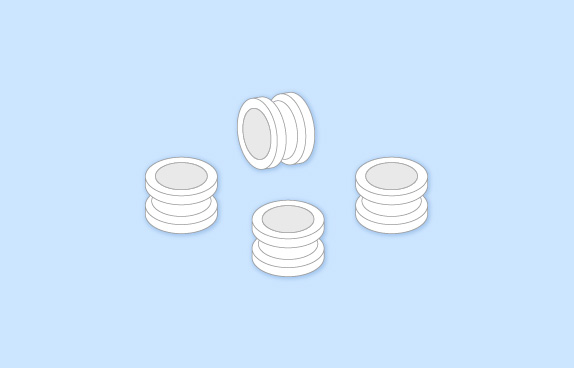

ワーク (カラー)
電子部品のパーツになります。形状的には側面に溝があり選別する方向が少ない為、整列・排出が非常にやりやすいワークになります。
-

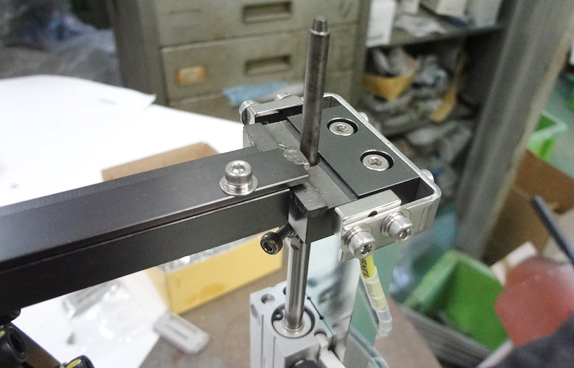

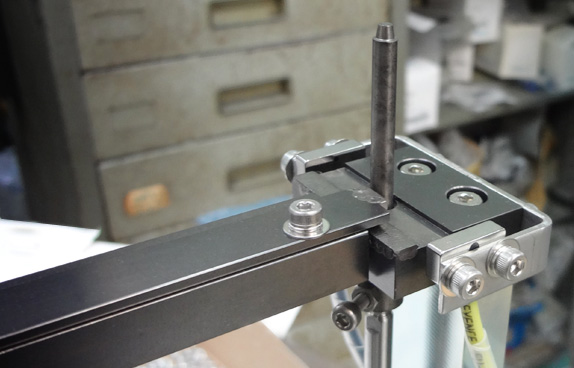

切り出し部
ワーク中央の空洞にバーを挿して持ち上げて切り出すリフトアップ形式を採用いたしました。
これにより次工程の機械がピックアップしやすくなります。
-

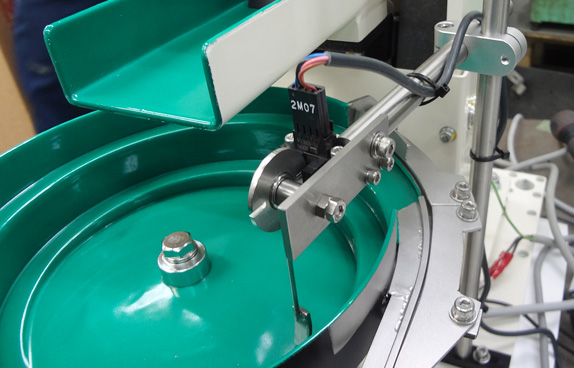

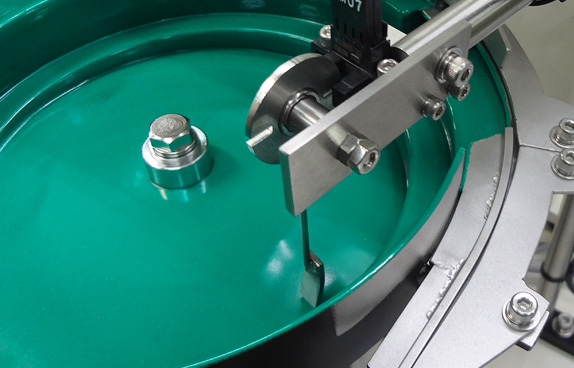

満杯センサー (接触型)
ボウル内のワークの量を把握するセンサーです。
満杯になるとホッパーの動作を停止してワークの供給を一時的に止めます。
センサーには接触型と非接触型がありますが今回はワークとの相性を考慮して接触型を選択いたしました。
