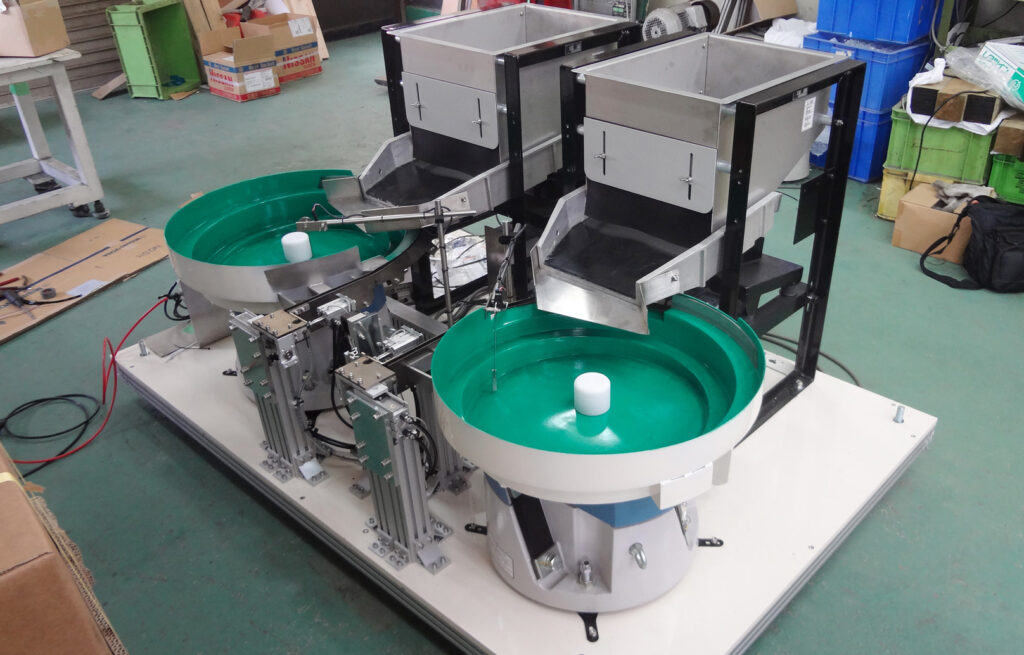

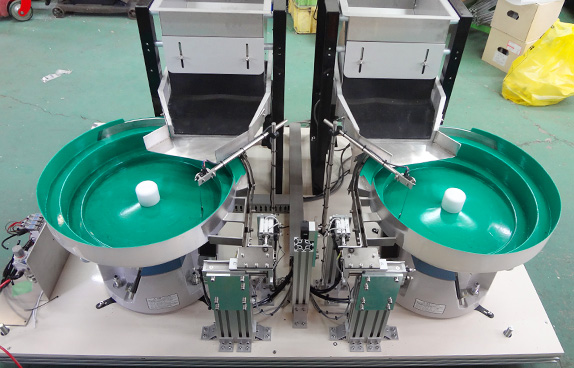

長さの異なる二種類の六角穴付M8ボルトを誤混入防止の為二台のパーツフィーダーにそれぞれ分配して同時進行で整列、切り出し部で固定したワークを次工程の機械側で誤混入検査を行ってからピックアップします。
製品実績

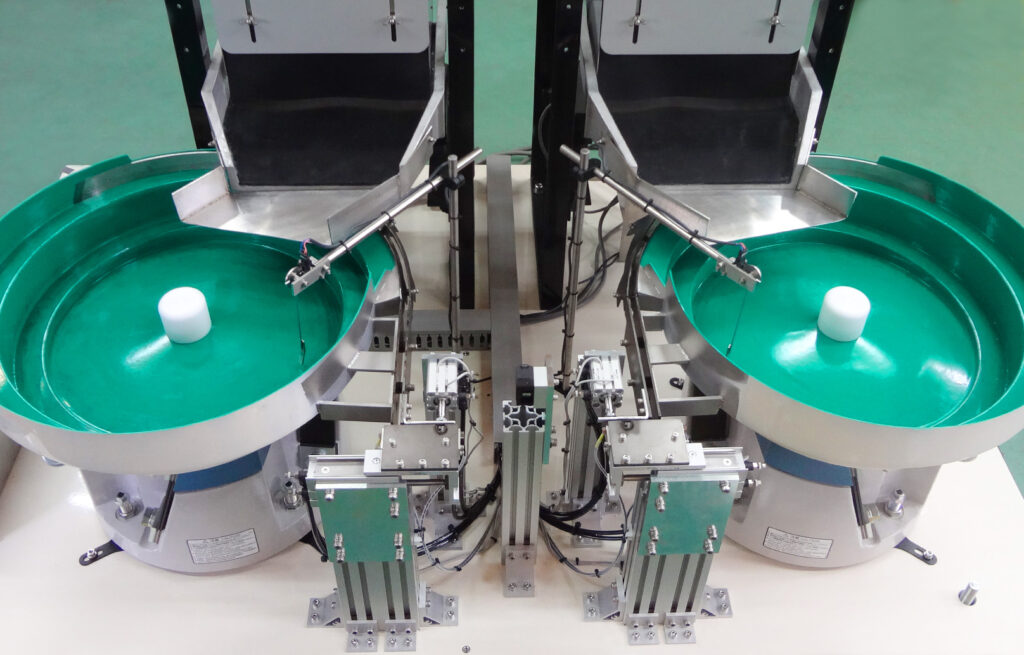

「六角穴付M8ボルト整列機」
-

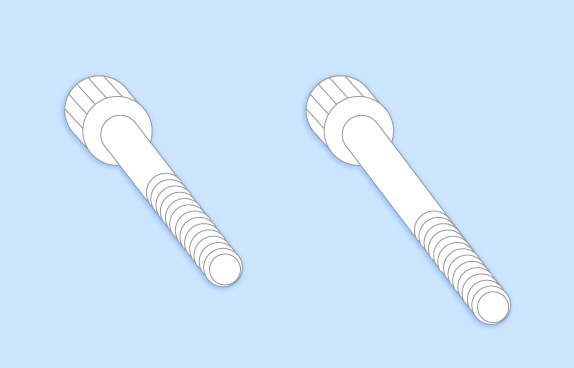

六角穴付M8ボルト(2種類)ボルトは比較的流しやすいワークになりますので整列・搬送の問題になる点はありませんでした。 -

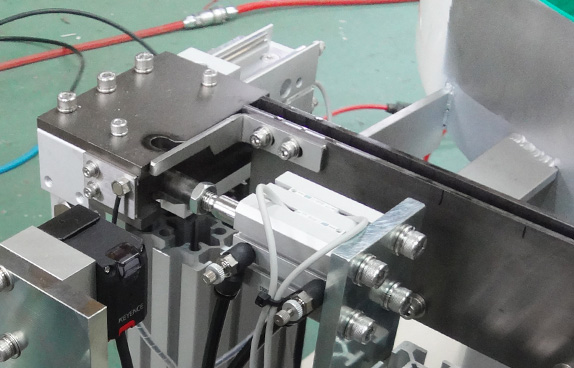

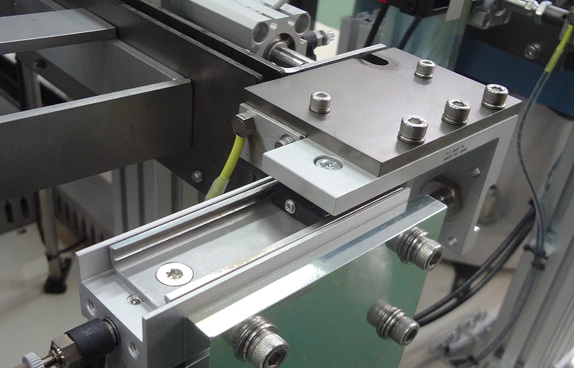

横スライド式切り出し部誤混入検査時にワークを固定するシリンダ機構の設置スペース確保の為に横スライド式を採用しています。 -

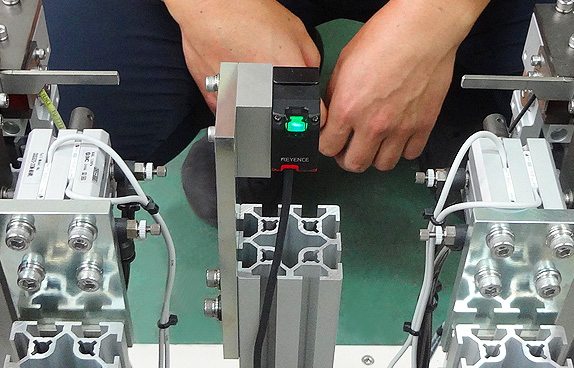

検査時用センサー固定したワークを次工程の機械側で誤混入検査しますがその際に連動するセンサーのみ設置しています。
-

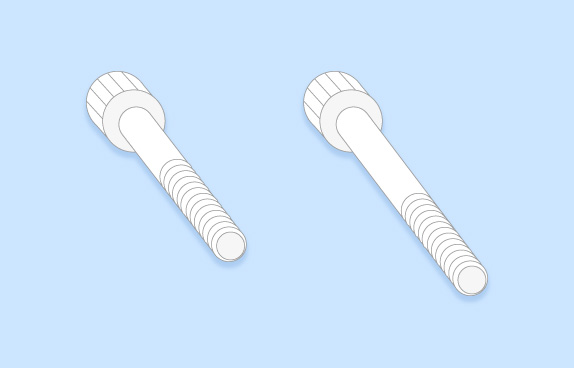

ワーク六角穴付M8ボルト(2種類)
-
供給能力6個 / 分 (一列あたり)
-

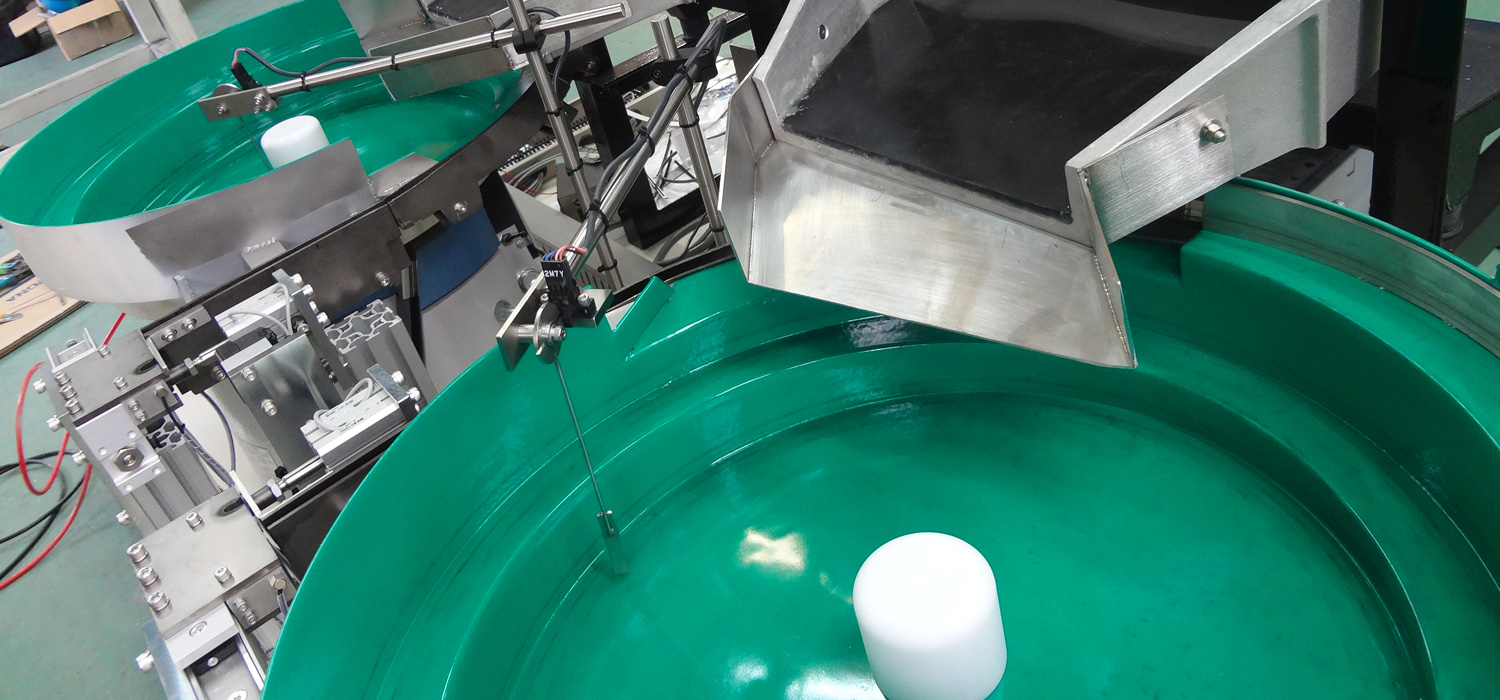

ホッパー振動式
-
ボウル表面処理ウレタンコーティング
-
切り出し部横スライド式
-
外形寸法1700mm × 1100mm × 1000mm
-
電源単相 AC200V 50Hz / 60Hz兼用
-
製品の種類
-
製造日2018年08月28日
